appui 3D TV de contrôle du changeur RS232 IR de 16x16 HDCP1.4 HDMI Matrix

16x16 HDCP1.4 HDMI Matrix Switcher RS232 Contrôle IR Prise en charge du téléviseur 3D

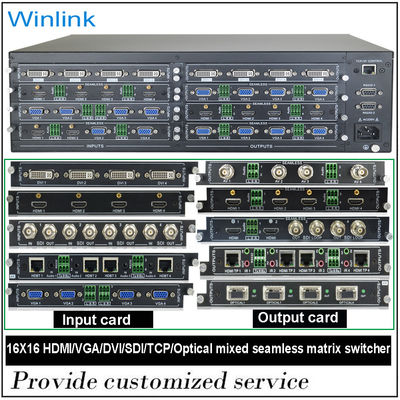

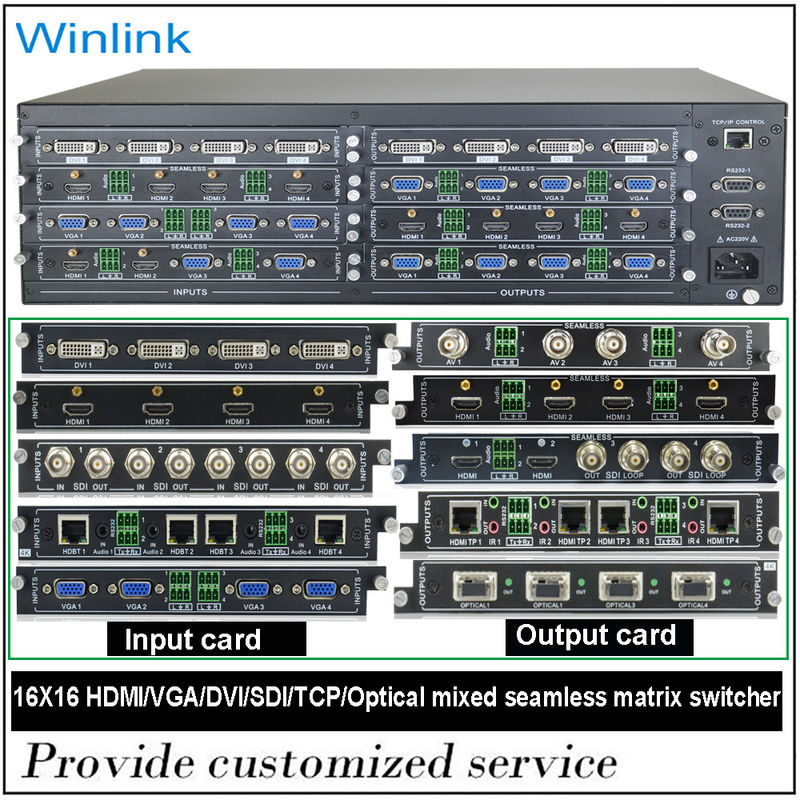

Commutateur de matrice HDMI 16 x 16

Ⅰ- Décrit.

Le WL-1616H est un commutateur 16 x 16 HDMI Matrix qui offre un moyen facile et abordable de router n'importe laquelle des 16 sources vidéo et audio HDMI vers 16 écrans HDMI,avec une vue rapide de toutes les connexions de port via le panneau LCD avant ou une sortie HDMI locale pour une prévisualisation de plusieurs sources.

Le WL-1616H dispose d'une commutation transparente qui utilise une architecture de matrice FPGA pour assurer des flux vidéo continus, un contrôle en temps réel et des transmissions de signaux stables.d'une haute résistance à l'usure, le WL-1616H convertit facilement diverses résolutions d'entrée en résolutions d'affichage de sortie optimales, offrant aux téléspectateurs la meilleure qualité vidéo et d'image sur tous les écrans.Le commutateur intègre la fonction de mur vidéo avec une interface graphique Web intuitive qui vous permet de créer 32 profils de connexion qui peuvent être personnalisés dans différentes mises en page de mur vidéo.

Le WL-1616H est une solution idéale pour les applications qui nécessitent plusieurs écrans HDMI avec plusieurs sources HDMI pour être livrés facilement à plusieurs endroits, tels que les gares,lieux de compétition, casinos, centres de contrôle, salles de conférence, centres logistiques, gestion de la sécurité, et plus encore.

II. Caractéristiques

1. Prend en charge des résolutions d'affichage allant jusqu'à 4K x 2K@30Hz, 1080P@120Hz et 1080P 3D@60Hz

2. Format vidéo 3D HDMI 1.4a

le soutien.

3. Prise en charge de la vidéo 3D, y compris l'emballage de trames pour tous les formats 3D jusqu'à une horloge TMDS de 297 MHz.

4. Prend en charge les couleurs profondes jusqu'à 48 bits par pixel.

5. Prise en charge du protocole HDCP 1.4 (INPUT), compatibilité avec le protocole HDCP v1.4a (OUTPUT).

6. Prend en charge la réception de toutes les données audio conformes à la spécification HDMI 1.4, telles que la publicité L-PCM à une fréquence allant jusqu'à 192 kHz, l'audio comprimé (IEC 61937), le DSD, le DST, le DTS et le HBR.

7. Colorimétrie complète, y compris sYCC601, Adobe RGB, Adobe YCC601, xvYCC gamme de couleurs étendue. 3 8. Opère pour les fréquences d'horloge TMDS jusqu'à 300 MHz.

III. Paquet de mesures

Matrice HDMI 1 PC

Adaptateur d'alimentation

Manuel de fonctionnement 1 PC

La commande à distance

Le câble en série RS232

IV. Spécifications

1Fréquence largeur de bande:297 MHz[10,2 Gbps]

2Ports d' entrée:Port d'entrée féminin 16 x HDMI

3Ports de sortie:Port de sortie féminin 16 x HDMI

4L' alimentation électrique:DC 12V, 2,5A

5. Protection ESD Modèle du corps humain:± 8 kV (décharge entre les aires) ± 4 kV (décharge par contact)

6. Dimensions (mm):1 15 ((W) X 270 (D) X 45 (H)

7Poids:g) 900

8Température de fonctionnement:0°C ~ 40°C / 32°F ~ 104°F

9Température de stockage:-20°C ~ 60°C / -4°F ~ 140°F

10. Humidité relative:RH 20 ~ 90% (non condensée)

11. Consommation d' énergie:(maximum) 20 W

ⅤUtilisation des domaines d' application
