Matrice 4:4:4 UHD HDMI2.0 4KX2K@60 Hz 18 Gbit/s 4x4 transparente avec fonction murale
1. Introduction

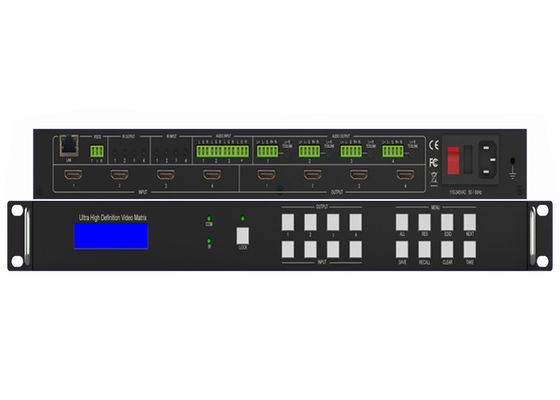

La matrice UHD transparente 18 Gbps 4x4 peut connecter 4 sources HDMI à 4 écrans HDMI.
La résolution vidéo prise en charge est jusqu'à 4K60 4:4:4.Le produit prend en charge la matrice IR et l'audio
matrice.Le routage de la matrice IR suit le routage vidéo.L'extrait et l'insertion audio sont pris en charge.
Le produit prend en charge la gestion CEC et le traitement puissant des murs vidéo.
2. Caractéristiques
1.Compatible HDMI 2.0 et HDCP 2.2 ;
2. Prend en charge la bande passante vidéo de 18 Gbps;
3. Prend en charge la résolution vidéo jusqu'à 4K60 4:4:4 ;
4. Espace colorimétrique : RVB, YCbCr 4:4:4, YCbCr 4:2:2 ;
5. Prend en charge la commutation transparente, la fonction de mur vidéo;
6. Soutenir la gestion de la CEC ;
7. Prise en charge de la matrice audio et de la fonction de matrice IR ;
8. Prise en charge de l'insertion audio L/R externe sur le flux HDMI ;
9. Prise en charge de la gestion EDID ;
10. Prise en charge du panneau avant, RS232, contrôle TCP/IP (LAN 10M/100M);
3. Contenu de l'emballage
①Matrice UHD transparente 1 x 4x4
②1 x cordon d'alimentation CA
③1 x télécommande infrarouge matricielle
④4 x câble récepteur IR (1,5 mètres)
⑤ 4 câbles IR Blaster (1,5 mètre)
⑥1 connecteur Phénix à 3 broches
⑦1 × câble CAT6
⑧1 × câble USB vers RS232
⑨1 × Manuel d'utilisation
4. Spécifications
| Technique |
| Conformité HDMI |
HDMI 2.0 |
| Conformité HDCP |
HDCP 2.2 |
| Bande passante vidéo |
18 Gbit/s |
| Résolution vidéo |
Jusqu'à 4K60 4:4:4 |
| Espace colorimétrique |
RVB, YCbCr 4:4:4/4:2:2 |
| Amplitude HDMI |
TMDS +/- 0.4Vpp |
| Impédance différentielle |
100 ± 15 ohms |
| Protection ESD |
Modèle du corps humain :
±8kV (décharge à entrefer), ±4kV (décharge de contact) |
| Contrôle RS232/Ethernet |
| Débit en bauds et protocole |
Débit en bauds : 9600, bit de données : 8
Bit d'arrêt : 1, pas de contrôle de parité |
| Ethernet |
IE10.0+,HTML5 |
| Mécanique |
| Logement |
Boîtier métallique |
| Couleur |
Le noir |
| Dimensions |
430 mm (L) × 220 mm (P) × 44 mm (H) |
| Lester |
5 kg |
| Source de courant |
CA 110 - 240V |
| Consommation d'énergie |
60 W (maximum) |
| Température de fonctionnement |
0°C ~ 40°C / 32°F ~ 104°F |
| Température de stockage |
"-20°C ~ 70°C / -4°F ~ 158°F |
| Humidité relative |
10 % ~ 50 % HR (sans condensation) |
| Nom du produit |
Matrice 4:4:4 UHD HDMI2.0 4KX2K@60 Hz 18 Gbit/s 4x4 transparente avec fonction murale |
5. Connexion de contrôle RS232/LAN du 18Gbps 4x4 Seamless UHD HDMI2.0 4KX2K@60 Hz
Matrice 4:4:4 avec fonction murale :
5.1 Connexion de contrôle RS232 :
5.2 Connexion de contrôle réseau :
PC
Le produit prend également en charge le contrôle du réseau.Connectez le port LAN du produit à un PC via un UTP
câble, comme illustré dans la figure suivante :
Le produit prend en charge le contrôle RS232.Connectez le port RS232 du produit à un PC via un RS-232 pour
Câble USB, comme illustré dans la figure suivante :
5.3 Connexion de contrôle réseau :
PC
Le produit prend également en charge le contrôle du réseau.Connectez le port LAN du produit à un PC via un UTP
câble, comme illustré dans la figure suivante :
6. Contrôle via le Web
L'interface graphique Web intégrée ne fournit qu'un contrôle de base du commutateur matriciel et de l'accès
aux paramètres réseau.Les éléments suivants s'affichent lorsque l'interface Web est accessible
chaque fois:
Le nom d'utilisateur par défaut est : *****
Le mot de passe par défaut est : *****
Après avoir entré le nom d'utilisateur et le mot de passe, une interface similaire à la suivante sera
affiché :
Configuration IP
L'onglet IP Config est utilisé pour modifier les paramètres IP du commutateur matriciel.Entrez tout ce qui est nécessaire
modifications et cliquez sur « Enregistrer » pour programmer le mélangeur avec les nouveaux paramètres, ou cliquez sur « Annuler » pour
rejeter les modifications.
