Détails sur le produit:
|
| nom de produit: | émissions de TV visuelles du processeur 10 du contrôleur USB/HDMI/VGA/AV TV du mur 5x2 un écran épis | Signal d'entrée: | VGA, HDMI, vidéo, USB |
|---|---|---|---|
| Le signal de sortie: | 10 sortie de x HDMI | Audio: | 3,5 l'interface audio, soutiennent les canaux gauches et droits et stéréo, commutateur de signal de |
| Mode de contrôle: | Clé à distance de cas de、 du、 RS232 | Alimentation d'énergie: | V à C.A. 100 à 240 |
| Puissance: | 20W | Dimensions (1U): | 1U caisse standard de 19 pouces, 442mm (L)*45mm (H)*242mm (W) |
| Poids (1U): | 2.5KG | ||
| Mettre en évidence: | contrôleur visuel de mur de l'affichage à cristaux liquides 5x2,contrôleur visuel de mur de l'affichage à cristaux liquides 1U,processeur visuel de mur de 5x2 TV |
||

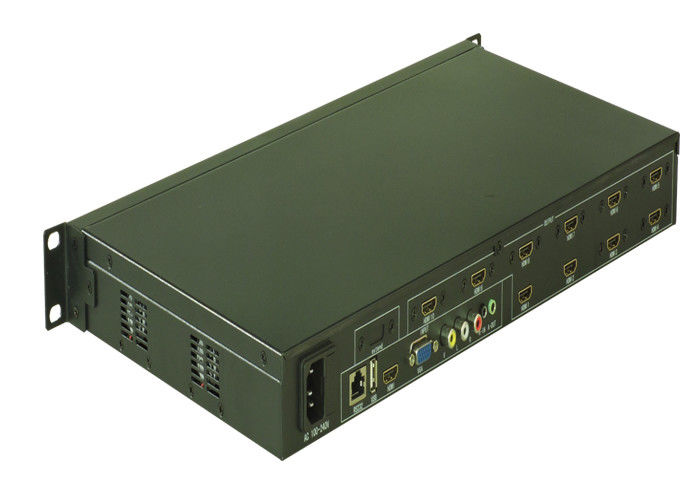

processeur visuel visuel d'USB HDMI VGA poids du commerce TV de contrôleur de mur de l'affichage à cristaux liquides 5x2
émissions de TV visuelles du processeur 10 du contrôleur USB/HDMI/VGA/AV TV du mur 5x2 un écran épissant pour l'affichage de LED/LCD
1, lancement de produit :
émissions de TV visuelles du processeur 10 du contrôleur USB/HDMI/VGA/AV TV du mur 5x2 un écran épissant pour l'affichage de LED/LCD
est conçu pour être véritable un processeur modulaire de mur de vidéo d'in/out, pour capturer, converti d'ANNONCE, itinéraire, distribuent le signal de tout-format au mur visuel multiple, y compris l'affichage à cristaux liquides TV, A FAIT, DLP, plasma, etc., tout en maintenant un véritable signal numérique.
Le contrôleur visuel de mur de LM-TV10 2x5 avec beaucoup de différentes interfaces visuelles, incluent HDMI, VGA, poids du commerce, et il est peut décoder la vidéo (comme RMVB), audio (comme le MP3), photo (comme le JPG) par lui-même par l'interface d'USB. chaque vidéo avec l'audio peut être commutée ensemble. l'interface de la sortie HDMI, résolution est 1080P ou 720P, choosen par l'utilisateur.
émissions de TV visuelles du processeur 10 du contrôleur USB/HDMI/VGA/AV TV du mur 5x2 un écran épissant pour l'affichage de LED/LCD
Le contrôleur visuel de mur peut être commandé par à distance, le bouton et le RS232.
2, introduction de fonction :
1, modèle de Multi-écran
L'utilisateur peut augmenter ou réduire des modules de sortie devant adopter la conception modulaire. Et la machine simple peut 25 sortie de signal de joint du maximum HDMI avec le protocole de la compatibilité DVI. Elle peut réaliser le joint illimité par la connexion de cascade ; Selon la demande d'utilisateur, la machine simple peut être de divers genres adaptés aux besoins du client de modèles de multi-écran tels que l'ect 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2.
2, ont entré le signal

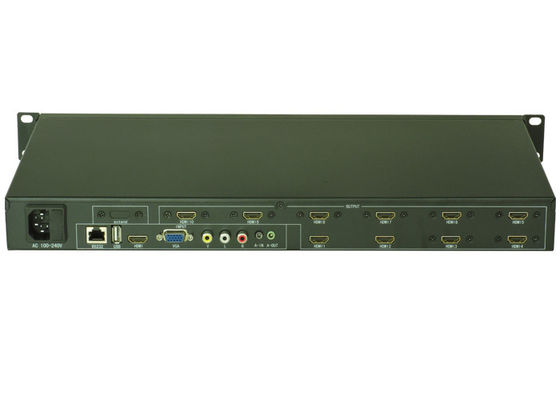

Il peut soutenir 4 que le signal d'entrée au total se composent de 1 vidéo composite, 1 VGA, 1 HDMI, 1 USB ; et l'interface de HDMI et d'USB avec le funtion de décodage, la vidéo composite et le signal audio et visuels de VGA ajoutent l'interface audio appropriée. Ce qui est plus, tout le signal vidéo d'entrée peut commuter à avec la sortie audio dans la synchronisation. Être suit le diagramme d'interface :
3, fonction de miroir
Rivalisez avec le processeur commun de multi-écran, il peut réaliser que 180°mirror retournent la fonction vers chaque unité de visualisation simple. Elle diminuera brusquement l'espace du joint d'affichage à cristaux liquides, qui rendent l'image plus vive si le renversement 180°toward de l'affichage à cristaux liquides TV au-dessus de la rangée quand l'affichage à cristaux liquides ordinaire commun TV.Following d'utilisateur montré :
Avant renversement après renversement
4, bord masquant la fonction
Sans fonction de blanc de bord, toute l'unité de visualisation commune ont l'espace de cadre, qui font l'image la traction déchirer la vision et en se sentant artificiels ; Image plus naturelle et animée sans transformation et aspiration après le processus de blanc de bord. Après sont le diagramme de comparaison ;
Sans bord masquant la fonction après le bord masquant le processus
5, USB transmettent la fonction
Le produit peut soutenir USB pour transmettre et la fonction commune. Après avoir fini la fonction de base de joint d'affichage à cristaux liquides, l'utilisateur peut placer simplement le jeu commun de modèle de vidéo ou d'image. Il est simple et utile, aucune attribution supplémentaire du besoin un ordinateur ou tout autre équipement d'émission, seulement nous devons faire doit insérer un disque d'U à l'interface d'USB dans notre processus multi-sceen de produit.
6, fonction principale
Fonctions de épissure multiples de *** avec 9 sorties de HDMI (3×3, 2×4, 4×2)
Signal multiple d'entrée-vidéo de *** avec 1 HDMI, 1 DVI, 1 VGA, 1 USB
Fonction de miroir de soutien de ***
Fonction de masque d'edage de soutien de ***
Le *** soutiennent RS232 et à télécommande
| vidéo | |
| protocole | Protocole de soutien hdcp1.3, protocole de soutien hdmi1.3, compatible avec le protocole dvi1.0 |
| Gain | 0 DBs |
| Largeur de bande d'interface | 2.25Gbps (total 6.75Gbps, 2.25Gbps par couleur) |
| Résolution maximum de soutien |
HDPC : 1920x1200P@ 60_24bit, TVHD : 1920x1080P@60_36bit |
| A mordu la frousse d'horloge | <0> |
| A mordu le temps de montée | <0> |
| A mordu le temps de chute | <0> |
| Retard de transmission maximum | 5nS (±1nS) |
| Vitesse de changement | 200 NS (temps maximum) |
| Entrée-vidéo | |
| interface | Le VGA/interface femelle de dvi-d/hdmi-a |
| Force du signal | T.M.D.S +/- 0.4Vpp |
| impédance | 50 Ω |
| Écrivez l'edid | Edid vivent réinscriptible |
| Distance maximum recommandée d'entrée | Moins de 40 mètres chez 1920x1080@60 (utilisation recommandée de fil spécial certifié de HDMI, tel que le fil de Molex TM) |
| Sortie vidéo | |
| interface | Le VGA/interface femelle de dvi-d/hdmi-a |
| impédance | 50Ω |
| Distance recommandée de sortie maximum | Moins de 10 mètres chez 1920x1200@60 (utilisation recommandée des fils HDMI-spécifiques certifiés tels que des fils de Molex TM) |
| Type de contrôle | |
| Interface de contrôle périodique | Rs-232, mâle de 9 bornes et interface de type d femelle |
| Vitesse baud et protocole | Vitesse baud : 9600, bits d'informations : 8 bits, des bits d'arre4t : 1, aucune parité |
| Structure périodique de port de contrôle | 2 = TX, 3 = RX, 5 = LA TERRE |
| spécifications | |
| alimentation d'énergie | 100VAC | 240VAC, 50/60 hertz, alimentation d'énergie adaptative internationale |
| la température | La température de stockage et d'utilisation : -20° | +70° |
| humidité | Humidité de stockage et d'utilisation : 10% | 90% |
| Taille de châssis | Sujet au modèle réel |
| poids de produit | Sujet au modèle réel |
| Temps moyen entre les pannes | 30 000 heures |
| Garantie | garantie libre de 1 an, entretien de vie |
Presse de clé de cas
7, fonction à télécommande
À télécommande est la personnalisation exclusive pour, fonction du processeur de multi-écran chaque est complètement conformément à la saisie à distance et le marché ne peut pas l'acheter. Le cotroller à distance adoptent la conception sensible superbe, ainsi c'est des mètres de l'attainability de distance 7 à 10, et il peut accomplir toutes les fonctions de processeur de multi-écran, telles que des arrangements, commutateur, s'ajustent. Comme expositions suivantes d'image :
8, topologie de système
9. Notre service :
