changeur sans couture de matrice de 4K 4x4 HDMI avec le contrôleur visuel de mur

ⅠLancement de produit

C'est un processeur de épissure de la vidéo 4K, et c'est également un changeur sans couture de 4x4 HDMI. Appuis jusqu'à l'épissure de 4K@60HZ

et commutation 4x4 sans couture. L'appui 4 HDMI, 1 entrée de DP et la sortie de 4 HDMI, entrée de DP peuvent seulement être employés pour

épissure.

ⅡFonctions principales

• Une machine inclut l'épissure et les fonctions de changement sans couture en même temps, et des fonctions peuvent être choisies librement.
• Fonction de commutation sans couture de soutien en mode de matrice.
• Appui 1x2, 1x3, 1x4, 2x1, 3x1, mode 4x1,2x2 dans la fonction de épissure
• Appui toute rotation de signal d'unité de visualisation 180 degrés.
• Le bord protégeant la fonction, mode de épissure soutient l'ajustement de épissure horizontal et vertical ;
• Le mode de Matrix soutient n'importe quel affichage de fente d'écran de la sortie 4 ;

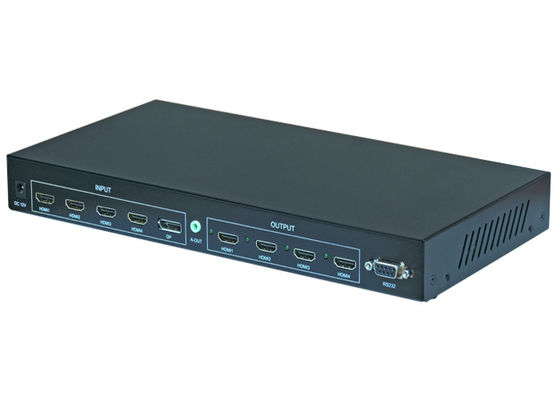

• Appui 1 DP1.2, 1 HDMI2.0, 3 HDMI1.4 entrées, la résolution jusqu'à 4K@60hz.
• 4 sorties de HDMI, résolution de sortie soutient 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ, permutable ;
• Appui à télécommande, RS232, contrôle de bouton de châssis ;

ⅢIntroductions détaillées

1, a entré des signaux

DP_1,2(4K@60hz),1HDMI_2,0, 3entrées de soutien 1_de HDMI_1,4(4K@30hz)

2, les signaux de sortie

La sortie de soutien 4 HDMI_1,3, résolution de sortie soutient 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ, permutable ;

Appui 1 3,5 millimètres de sortie audio pour relier le bruit.

3, épissant, fonction de commutation de mode de matrice

Les utilisateurs peuvent choisir le mode de épissure ou le mode de changement sans couture. L'entrée de DP peut seulement être employée dans le mode de épissure.

4, fonction de changement sans couture

L'appui HDMI a entré la fonction de commutation sans couture du signal 4x4, et peut également soutenir n'importe quel écran pour montrer 4 signaux d'entrée en même temps.

5, fonction de épissure
La fonction de épissure du produit est conception intégrée, une machine simple peut réaliser la sortie de épissure de signal de 4 HDMI, et une machine simple peut placer de divers modes de épissure tels que 1x2, 2x1, 2x2, 1x3, 3x1, 1x4, 4x1, etc.

5,1 180 degrés de fonction de rotation

Appui pour placer toute unité de visualisation pour tourner 180 degrés.

5,2 bord protégeant la fonction

Après établissement de la couture de bord traitant, une partie de l'image est cachée, afin de réaliser l'effet sans déformation et aucune déformation.

6, méthode de contrôle

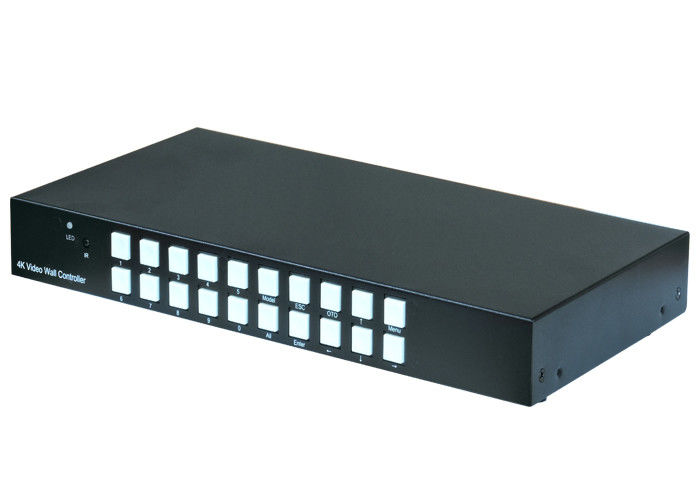

Le dispositif peut être commandé par les boutons à télécommande, de châssis, le RS-232, et le contrôle central.

ⅣTopologie de système
