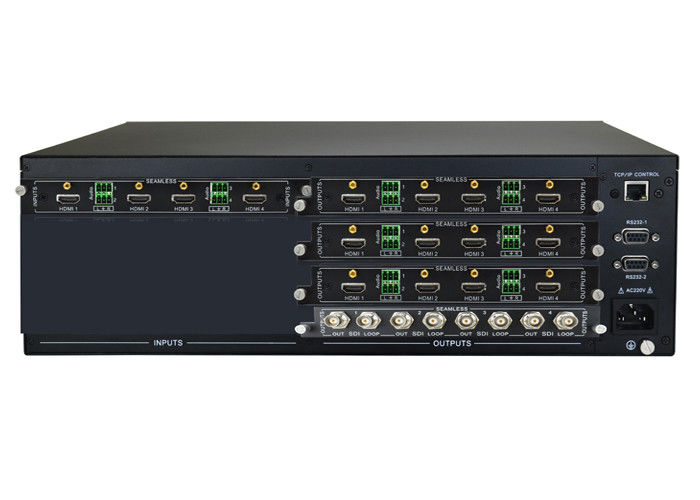

changeur modulaire de Matrix de vidéo de 4K UHD avec 4 le hdmi de l'entrée 12 de hdmi et la sortie de 4 ch IDS

1. Aperçu

Les cartes modulaires facultatives d'entrée incluent les connexions suivantes : HDMI, DVI, VGA, HDBaseT (avec RS232 et IR à large bande bidirectionnel),

Vidéo optique de fibre et analogue avec la graduation numérique par l'intermédiaire de HD15 (VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, vidéo composante, S-vidéo et

vidéo composite). Les cartes modulaires de sortie incluent les connexions suivantes : HDMI, IDS, DVI, VGA, HDBaseT et optique de fibre.

L'encastrement audio stéréo est soutenu sur les cartes d'entrée de HDMI pour permettre à l'audio analogue d'être inséré dans le signal numérique. Boîte audio stéréo

aussi De-être enfoncé utilisant les cartes de sortie de HDMI ou de HDBaseT. La gestion avancée d'EDID limite des sources pour produire seulement l'audio stéréo,

tout en émulant les signaux vidéo indigènes des affichages ci-joints. Ce système permet à l'audio analogue d'être commuté avec la vidéo numérique appareillée,

élimination de la condition pour un changeur audio supplémentaire de matrice.

Les chapeaux clairs de bouton fournissent le texte lisible sur le panneau avant, qui peut être adapté aux besoins du client pour chaque installation. Contrôle par l'intermédiaire d'IR, RS232, et

Le TCP/IP fournissent un large éventail d'options pour des systèmes de contrôle de tiers. Dix préréglages programmables fournissent des moyens efficaces de la configuration

la vidéo et la distribution audio pour les modèles communs d'utilisation.

2. caractéristiques

• résolution de 4K UHD par l'intermédiaire de HDMI et de HDBaseT

• Connexions soutenues : Optique de VGA, d'IDS, de DVI, de HDMI, de HDBaseT et de fibre

• Largeur de bande élevée jusqu'à 10,2 GBP

• Ajoutez les cartes modulaires d'entrée-sortie basées sur l'expansibilité

• Ultra-commutation de croisement

• Gestion avancée de HDCP et d'EDID

• Conception permutable chaude

• Boutons lumineux clairs

• Contrôle par l'intermédiaire d'IR, d'Ethernet et de RS-232

• 10 préréglages globaux

• Affichage à cristaux liquides de panneau avant pour le changement et le statut

• Serrure de sécurité de panneau avant

• Clôture en aluminium support-montable de 3 RU

3.Specification.

Connexions d'entrée-sortie :

• Le châssis a entré : 4 cartes d'entrée de x

• Sortie de châssis : 4 cartes de sortie de x

• Largeur de bande pour chaque entrée-sortie : 340 mégahertz (10,2 GBP)

• Impédance d'entrée-sortie : 75 ohms

• Vitesse de changement : 200ns (maximum)

• Gain : 0 DBs

• Retard maximum : 5nS (+/- 1nS)

Contrôle :

• Port périodique de contrôle : RS-232, connecteur femelle de 9 bornes D

• Pin Configurations : 2 = TX, 3 = RX, 5 = LA TERRE

• Contrôle de panneau avant : Boutons

• Contrôle de TCP/IP par l'intermédiaire d'Ethernet

Général et ambiant :

• Matériel : Le noir a peint le format de l'image en aluminium : 3 châssis de support de RU

• Humidité : 10% | 90%

• Température de fonctionnement : 0° à +40° C (+32° à +104° F)

• Humidité fonctionnante 20% 90%, sans condensation

• Température de stockage -10° à +60° C (+14° à +140° F)

• Humidité de stockage 20% 90%, sans condensation

• Installation : Étirez montable

Puissance, ESD et de réglementation

• Alimentation d'énergie internationale : 110VAC | 240VAC, 50/60Hz

• Puissance : 135 watts entièrement peuplés

• Protection d'ESD : 15kV

• De réglementation : CE, RoHs, FCC

• Dimension de cas : 483x317x133mm (3U)

• Poids de expédition de produit : 7,71 kilogrammes (17 livres.)

4. Utilisant l'application :
