Détails sur le produit:
|
| Débits de transmission d'IDS: | 2,970 GBP, 1,485 GBP | Norme de SMPTE: | 425M Level A et B, 424M, 292M, 259M-C |
|---|---|---|---|
| Distance de câble d'IDS: | 3G/HD/jusqu'à 100/200 mètre avec le câble de BELDEN 1694A | Distance de câble de HDMI: | 10m, 8/12-bit |
| Puissance: | 5W | Dimensions: | 110mm (W)×288mm (D)×32 millimètre (h) |
| Poids: | 750 g | Matériel de châssis: | Métal |
| Mettre en évidence: | convertisseur de 2.970Gbps HDMI,convertisseur de 5W HDMI,convertisseur de 1.485Gbps IDS |
||

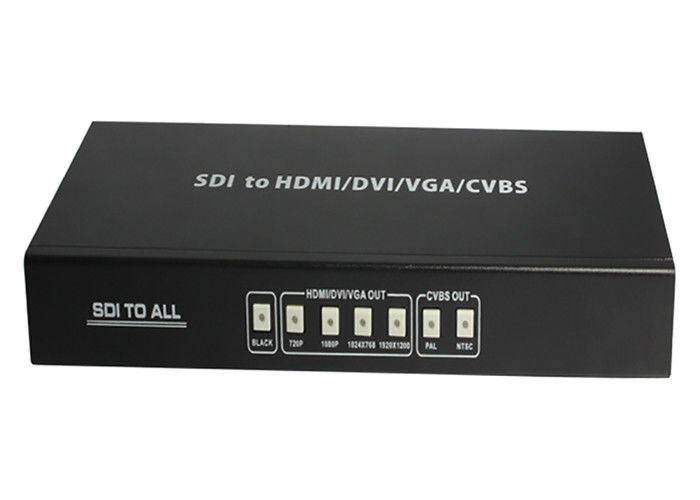

convertisseur de 2.970Gbps HDMI
TOUS au convertisseur d'écailleur d'IDS
1. Introduction
L'IDS à TOUT LE convertisseur d'écailleur permet les signaux écart-type, HD et 3G-SDI pour être montré sur l'affichage de port de HDMI/DVI/VGA/Composite. Ceci signifie qu'il est maintenant plus facile que les professionnels de distribuer et prolonger leur signal d'IDS tout en donnant à la capacité au travail d'affichage sur des ces l'affichage. En outre, grâce aux utilisateurs de sorties audios de L/R peut produire des formats audio analogues tandis que boucle-à travers des utilisateurs d'avantages de la conception 3G-SDI en les laissant contenu simultané d'exposition sur des affichages de port d'IDS et de HDMI/DVI/VGA/Composite.
2. Caractéristiques
Signaux d'entrée SD-SDI, HD-SDI et 3G-SDI de soutiens avec l'automatique-détection ;
Appuis HDMI/DVI/VGA/Composite et sortie d'IDS (by-pass) simultanément ;
L'interface d'IDS fonctionne aux débits binaires de 2,970 Gbit/s, 2.970/1.001 Gbit/s,
1,485 Gbit/s, 1.485/1.001 Gbit/s et 270 Mb/s ;
Soutient la distance d'entrée-sortie d'IDS jusqu'à 100 mètres (3G-SDI), 200
mètres (HD-SDI), ou 300 mètres (SD-SDI) ;
Mesurez n'importe quel signal d'IDS à HDMI/DVI/VGA/Composite :
1. synchronisations de HDMI/DVI/VGA : 1280x720,1920x1080,1024x768,1920x1200 ;
2. format composé : PAL, NTSC ;
Modes saisie de soutiens IDS :
1. SD-SDI (SMPTE 259M-C, aux débits binaires de 270 Mbits/s)
2. HD-SDI (SMPTE 292M, aux débits binaires de 1,485 Gbit/s et de 1.485/1.001 Gbit/s)
3. 3G-SDI (SMPTE 424M/425M-AB, aux débits binaires de 2,970 Gbit/s et
2.970/1.001 Gbit/s)
Ø soutient la sortie noire de signal d'écran ;
Ø a égalisé et re-a synchronisé la sortie de boucle ;
Sortie audio alternative de Ø à 2CH analogue ;
Contenu de paquet
IDS à TOUT LE convertisseur 1pcs d'écailleur
Adaptateur 1pcs d'alimentation CC 12V/2.5A
Manuel d'exploitation 1pcs
3. spécifications
Norme ................................................ 425M Level A et B, 424M, 292M, 259M-C de SMPTE
Débits de transmission d'IDS ..................................... 2.970Gbps, 2.970/1.001Gbps, 1.485Gbps,
1.485/1.001Gbps, et 270Mbps

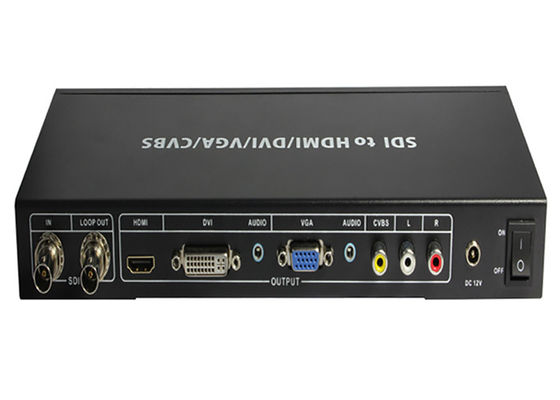

Port d'entrée ........................................................... 1×BNC (SD/HD/3G-SDI)
Port de sortie ........................................................... 1×BNC (by-pass de SD/HD/3G-SDI),
1×HDMI (type un connecteur),
1×DVI avec l'audio
1x VGA avec l'audio
1×Composite avec R/L
Protection d'ESD .................................................. Modèle de corps humain :
±8kV (décharge de hauteur de fuite)
±4kV (décharge de contact)
Distance de câble d'IDS ............................................. 3G jusqu'à 100m (câble de BELDEN 1694A)
HD jusqu'à 200m (câble de BELDEN 1694A)
Écart-type jusqu'à 300m (câble de BELDEN 1694A)
Dimensions .......................................................... 110mm (W)×288mm (D)×32mm (h)
Poids ........................................................................ 750g
Métal de matériel de châssis .........................................................
Température de fonctionnement .............................................. 0 ˚F de ˚C~40 ˚C/32 ˚F~104
Température de stockage .................................................. ˚F de −20 ˚C~60 ˚C/−4 ˚F~140
Hygrométrie ........................................................ Rhésus de 20~90% (sans condensation)
Puissance ......................................................... 5W
