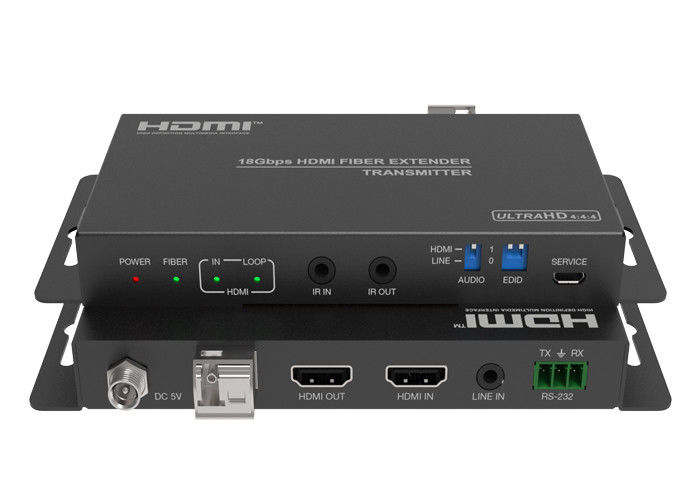

18Gbps 2,0 vidéo HDMI au-dessus de supplément de fibre avec l'extraction audio

Cette vidéo de 18Gbps HDMI2.0 au-dessus de supplément de fibre optique avec l'extraction audio peut prolonger le signal de HDMI jusqu'à 3300 mètres feet/1000 (au-dessus du câble unimodal de fibre) ou à 1000 mètres feet/300 (au-dessus du câble de fibre multimode). La résolution visuelle est jusqu'au 4:4 de 4K2K@60Hz : 4. l'émetteur fonction soutient la sortie de boucle, embeding audio et d'EDID gestion. Le récepteur soutient la fonction d'extraction audio. En outre, le supplément soutient la fonction émulation bidirectionnelle de contrôle et de signal RS-232 d'IR. Il peut te permettre de commander facilement le dispositif d'affichage du côté de source de signal ou de commander le dispositif de source de signal du côté d'affichage à l'aide de ce supplément.



Technique de la vidéo de 18Gbps HDMI2.0 au-dessus du supplément de fibre optique :
Conformité de HDMI	HDMI 2.0b
Conformité de HDCP	HDCP 2,2
Largeur de bande visuelle	18Gbps
Résolution visuelle	480i~1080p50/60Hz, 4Kx2K@24/30Hz, 4k2k@60Hz
Espace chromatique	RVB, 4:4 de YCbCr : 4/4:2 : 2, 4:2 de YUV : 0
Intensité de la couleur	8/10/12-bit (1080P60Hz) à 8 bits (4K60Hz)
Formats audio de HDMI	LPCM2/5.1/7.1CH, Digital dolby/Plus/EX, HD vrai dolby, Formats audio DTS, DTS-EX, DTS-96/24, recherche élevée de DTS, audio principal de DTS-HD, DSD de HDMI
Distance de transmission	Jusqu'à 3300 mètres feet/1000 au-dessus de câble unimodal de fibre ; Jusqu'à 1000 mètres feet/300 au-dessus de câble de fibre multimode ;
Fréquence d'IR	20KHz-60KHz
RS-232 Baud Rate	4800-115200bps
Protection d'ESD	Corps humain model-±8kV (décharge de hauteur de fuite) et ±4kV (décharge de contact)



Connexion de la vidéo de 18Gbps HDMI2.0 au-dessus du supplément de fibre optique
Émetteur	Entrée : 1 x HDMI DANS [type une femelle de 19 bornes] 1 LIGNE de x DANS [Mini-cric stéréo de 3.5mm] 1 x IR DANS [Mini-cric stéréo de 3.5mm] 1 x RS-232 [connecteur de 3.81mm Phoenix] 1 x ENTRETIENNENT [USB micro, mettent à jour le port] Sortie : 1 SORTIE de x HDMI [type une femelle de 19 bornes] 1 sortie de fibre optique de x [LC femelle] 1 SORTIE de x IR [Mini-cric stéréo de 3.5mm]
Récepteur	Entrée : 1 fibre optique de x dans [LC femelle] 1 x IR DANS [Mini-cric stéréo de 3.5mm] 1x ENTRETIENNENT [USB micro, mettent à jour le port] Sortie : 1 SORTIE de x HDMI [type une femelle de 19 bornes] 1 x RS-232 [connecteur de 3.81mm Phoenix] 1 SORTIE de x IR [Mini-cric stéréo de 3.5mm] 1 SORTIE AUDIO de x [Mini-cric stéréo de 3.5mm]
