Détails sur le produit:
|
| Largeur de bande visuelle: | 297MHz [10.2Gbps] | Résolution de vidéo de soutien: | 1080p24/30/50/60.4Kx2K@30 |
|---|---|---|---|
| Ports d'entrée: | 4×HDMI, 5×IR récepteur, 1×RS-232, 1xRJ-45 (contrôle), 4x RS232 | Ports de sortie: | 4×CAT5e/6/7, 4×IR sableuse, 4×HDMI |
| Alimentation d'énergie: | 12 V/5 Un C.C (les normes d'US/EU, CE/FCC/UL ont certifié) | Dimensions: | 440 millimètres (W)×200 millimètre (D)×45 millimètre (h) |
| Mettre en évidence: | changeur de 297MHz HDBaseT Matrix,changeur de 4X4 HDBaseT Matrix,Changeur de la CE HDMI Matrix |
||
1.Introduction :
Le HD BaseT 4x4 HDMI Matrix avec les sorties simultanées de CAT5e/6/7 et de HDMI relie quatre sources de HDMI à huit affichages.
Cette matrice comporte quatre sorties de HDMI et chaque sortie de HDMI est reflétée pour fournir un résultat de Chat-câble qui court simultanément.
Il soutient la transmission de la vidéo (résolutions jusqu'à 1080p pleins HD et 4Kx2K@30Hz) et soutient des formats audio numériques de haute résolution
comme LPCM 7.1CH, TrueHD dolby, Dolby Digital Plus et maître Audio.Connect de DTS-HD un récepteur de HD BaseT à chacune des sorties de Chat-câble pour prolonger le signal de HDMI jusqu'à 328ft/100m (version de 100m) ou 230ft/70m (version de 70m) pour la connectivité de multi-pièce.
Cela fonctionne avec des joueurs de Blu-Ray, des boîtiers décodeur, des PCs de Home Theater, et des consoles de jeu qui se relient à un affichage de HDMI.
N'importe quelle source est accessible à tout moment par n'importe quel affichage en le choisissant par l'intermédiaire de l'IR fourni à télécommande, RS-232, TCP/IP
ou à l'aide des boutons de sélection sur le panneau avant. Ce dispositif soutient l'audio de la haute définition, et la compatibilité du signal 3D.
2.Features :
• HDMI1.4, HDCP 1,4 et DVI1.0 conforme ;
• Fonction émulation de soutiens HDMI 3D ;
• Résolutions de soutiens des résolutions de VGA~WUXGA et de HD de personne à charge de 480i~1080p~4Kx2K@30 sur les arrangements d'EDID ;
• Distances de transmission de soutiens jusqu'à 328ft/100m (version de 100m) ou 230ft/70m (version de 70m) par le câble CAT5e/6/7 ;
• Fuction de POE de soutien ;
• Appuis sorties simultanées de HDMI et de CAT ;
• Le système à large bande de matrice de soutiens IR (30-60Khz), canal de transport d'IR peut être en avant ou vers l'arrière ;
• Appuis RS-232, contrôle à télécommande, de sur-panneau et contrôle de TCP/IP ;
• Gestion futée de soutiens EDID ;
• Appuis LPCM 7.1CH, transmission audio principale dolby de TrueHD, de Dolby Digital Plus et de DTS-HD ;

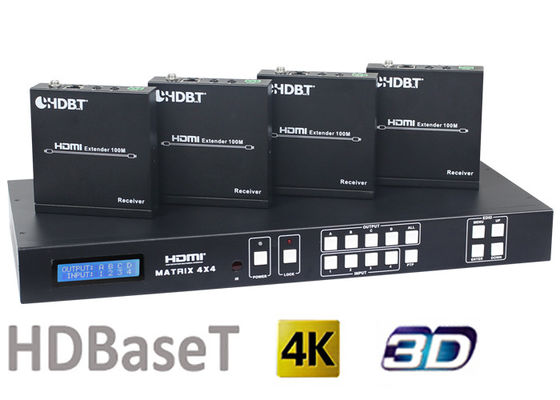

• Changeur de matrice de HDMI1.4 4X4 HDBaseT avec 4 PCs de 70 mètres et de 100 récepteurs des mètres HDMI HDBaseT
contenu 3.Package :

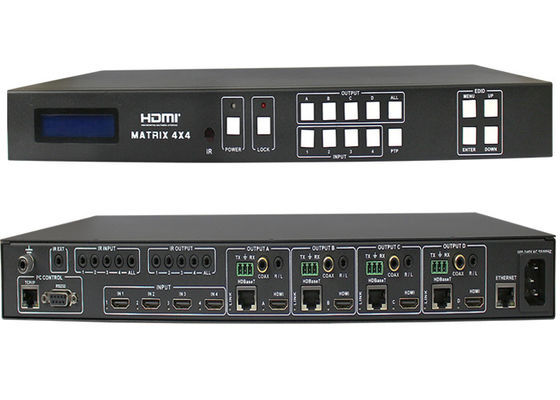

4.Specifications du changeur de matrice de HDMI1.4 4X4 HDBaseT :
Largeur de bande visuelle : 297MHz [10.2Gbps]
Résolution de vidéo de soutien : 480i, 576i, 480p, 576p, 720p, 1080i,
1080p24/30/50/60.4Kx2K@30 ;
Ports d'entrée : 4×HDMI, 5×IR récepteur, 1×RS-232,
1xRJ-45 (contrôle), 4x RS232
Ports de sortie : 4×CAT5e/6/7, 4×IR sableuse, 4×HDMI
Connecteur de HDMI : Dactylographiez une femelle de 19 bornes
Connecteur RJ-45 : WE/SS 8P8C
sableuse du connecteur de 3.5mm (TX et RX) IR Receiver/IR
Modèle de corps humain de protection d'ESD :
± 8kV (décharge de hauteur de fuite)
± 4kV (décharge de contact)
Alimentation d'énergie : 12 V/5 Un C.C (normes d'US/EU,
CE/FCC/UL a certifié)
Dimensions : 440 millimètres (W)×200 millimètre (D)×45 millimètre (h)
Poids : g 1820
Matériel de châssis : Métal
Couleur de Silkscreen : Noir
Température de fonctionnement : 0 ºC~40 ºC/32 ºF~104 ºF
Température de stockage : −20 ºC~60 ºC/−4 ºF~140 ºF
Hygrométrie : Rhésus de 20~ 90 % (sans condensation)
Puissance : 30 W (maximum)/0.5w (remplaçant)
5. Diagramme de connexion pour le changeur de matrice de HDMI1.4 4X4 HDBaseT :
