Détails sur le produit:
|
| Mettre en évidence: | Une interface de commutation sans fil,2x HDMI2.0 Hub de commutation des médias |
||
|---|---|---|---|
Introduction au projet
Le concentrateur multimédia de commutation sans couture a 2 ports d'entrée HDMI2.0, 1 port d'entrée USB-C (vidéo et audio uniquement),
Un port de sortie HDMI et un port de sortie miroir HDBaseT.
Il est intégré au port AC, au port LAN, au port de charge 5V/2A.
Les commandes RS232.

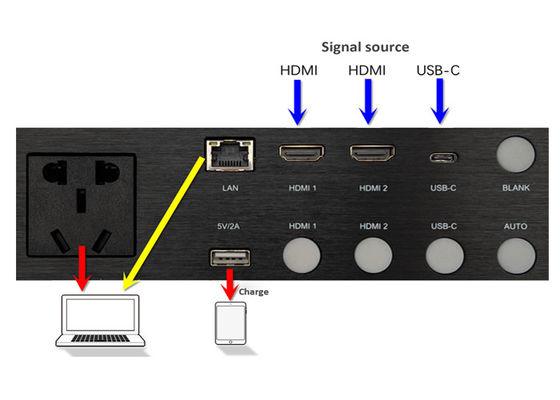

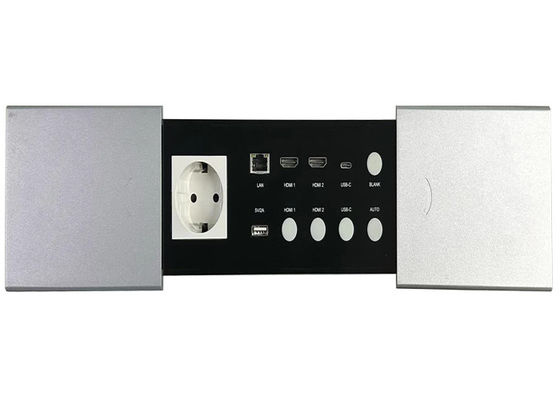

Panneau avant
| Je ne veux pas. | Nom | Définition |
| 1 | Port de commutation | Port de commutation |
| 2 | 5V/2A | Port USB-A, prise en charge de la charge 5V/2A |
| 3 | HDMI 1 |
HDMI 1 Bouton de sélection du signal d'entrée ((avec LED à l'intérieur) Appuyez et maintenez ce bouton enfoncé deux fois de suite pendant au moins 3 secondes, chaque fois la résolution de sortie sera modifiée à 3840*2160@60 |
| 4 | HDMI 2 |
HDMI2 Bouton de sélection du signal d'entrée ((avec LED à l'intérieur) Appuyez et maintenez ce bouton enfoncé deux fois de suite pendant au moins 3 secondes, chaque fois la résolution de sortie sera modifiée à 3840*2160@50 Hz |
| 5 | L'USB-C |
Bouton de sélection du signal d'entrée USB-C ((avec LED à l'intérieur) Appuyez et maintenez ce bouton enfoncé deux fois de suite pendant au moins 3 secondes, chaque fois la résolution de sortie sera modifiée à 3840*2160@30 Hz |
| 6 | Automobile |
Appuyez sur le bouton AUTO pour activer ou désactiver la fonction de commutation automatique (avec LED à l'intérieur) Appuyez et maintenez ce bouton enfoncé deux fois de suite pendant au moins 3 secondes à chaque fois changera la résolution de sortie à 1080P@60 Hz |
| 7 | réseau local | Port LAN, connectez-vous directement au port LAN sur le panneau arrière |
| 8 | HDMI 1 | Port d'entrée HDMI 1 |
| 9 | HDMI 2 | Port d'entrée HDMI 2 |
| 10 | L'USB-C | Port d'entrée USB-C (vidéo et audio uniquement) |
| 11 | Blanc |
Appuyez sur le bouton BLANC pour éteindre la sortie vidéo et audio. Le LED intérieur s'allume lorsque la fonction BLANK est activée. Appuyez et maintenez ce bouton enfoncé deux fois de suite pendant au moins 3 secondes à chaque fois changera la résolution de sortie à 1080P @ 50Hz |

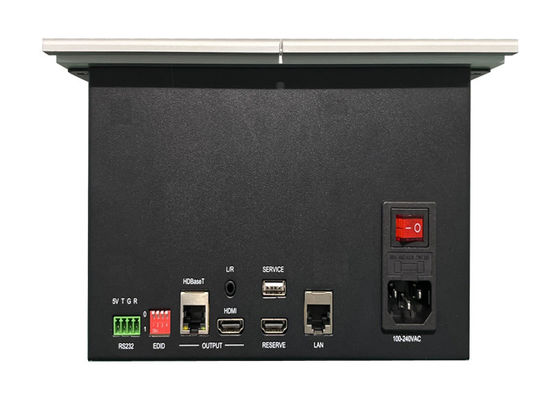

Panneau arrière
| Je ne veux pas. | Nom | Définition |
| 1 | Contrôle RS232 |
Taux de baud 9600, 8 bits de données, 1 stop bit, pas de parité Le code PIN 2 TX (Hub → PC)
|
| 2 | Commutateur EDID |
Sélectionnez le mode EDID Voir la définition de EDID SWITCH pour plus de détails |
| 3 | HDBaseT est éteint | Port de sortie HDBaseT |
| 4 | HDMI est éteint. | Port de sortie HDMI |
| 5 | Réserve | |
| 6 | réseau local | Port LAN, connectez-vous directement au port LAN sur le panneau avant |
| 7 | Pour les appareils à courant alternatif: | Port AC, la tension d'entrée est de 100-240V |
| 8 | R/R | 3Port de sortie audio LR de 0,5 mm |
| 9 | Le service | Port USB-A, utilisé pour la mise à jour du firmware |
