Introduction au projet
Le commutateur vidéo multiview sans couture 5x Inputs et 2x Outputs a été développé dans le but d'afficher plusieurs sources sur un seul écran, prenant en charge des résolutions d'entrée et de sortie élevées.
Le port de sortie miroir HDBaseT peut être utilisé pour la transmission vidéo à longue distance
L'utilisateur peut facilement le gérer via les boutons avant, la télécommande IR ou les commandes RS232.
Domaine d'application:
Théâtre à domicile; Conférence vidéo; Surveillance de la sécurité; Présentation et diffusion; Système pédagogique; Analyse des stocks financiers; Jeux électroniques; Affichage médical.
Sorties: sortie 1x HDMI, 1x HDBaseT, sortie 3,5 mm L/R
Commutation rapide sur les modes d'affichage non à fenêtre unique
Prise en charge de la LPCM, AC3, DD+, DTS, DTS-HD, jusqu'à 7.1 canaux audio

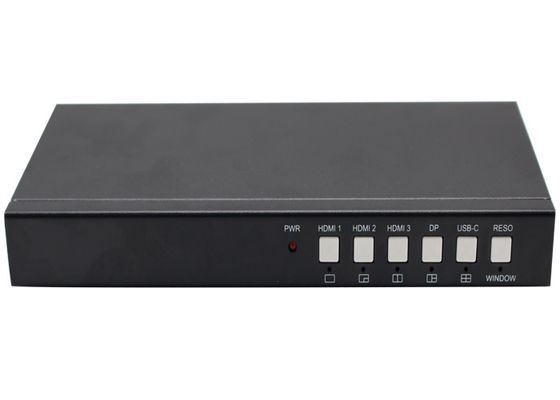

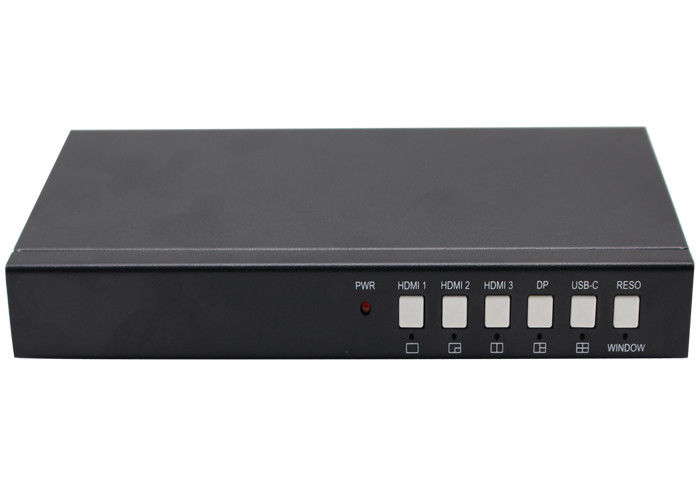

| Nom | Définition |
| HDMI 1 | Appuyez sur le bouton HDMI 1 pour sélectionner HDMI 1 comme source d'entrée. |
| HDMI 2 | Appuyez sur le bouton HDMI 2 pour sélectionner HDMI 2 comme source d'entrée. |
| HDMI 3 | Appuyez sur le bouton HDMI 3 pour sélectionner HDMI 3 comme source d'entrée. |
| DP | Appuyez sur le bouton DP pour sélectionner DP comme source d'entrée. |
| L'USB-C | Appuyez sur le bouton USB-C pour sélectionner USB-C (vidéo uniquement) comme entrée |
| - Une fenêtre. | Appuyez sur ce bouton, l'écran affichera une bordure jaune sur la fenêtre 1. Continuez à appuyer sur ce bouton la bordure sera affichée sur la fenêtre 2 ou 3... puis appuyez sur un bouton d'entrée tel que HDMI 1,et HDMI 1 s'affichera sur la fenêtre sélectionnée. |
Veuillez noter: appuyez sur HDMI 3 et DP en même temps peut activer / désactiver la fonction de commutateur automatique lorsque mode d'affichage de fenêtre unique

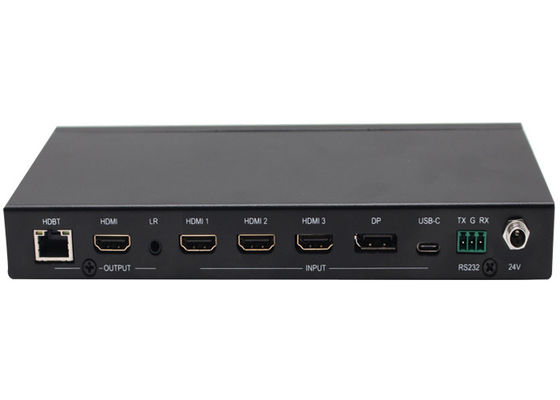

À l'arrière
| Nom | Définition |
| HDBTJe suis sorti. | HDBaseT Sortie de mise à l'échelle jusqu'à 3840x2160@60 |
| HDMIJe suis sorti. | sortie de mise à l'échelle HDMI jusqu'à 3840x2160@60 |
| LRJe suis sorti. | 3.5 mm LR sortie audio stéréo, 20 Hz ~ 20 kHz, 1,5 Vrms maximum |
| Résultatss | HDMI 1,HDMI 2,HDMI 3,DP, L'USB-C |
| Résistance à la compression | Commande externe RS232 |
| 24 V | Adaptateur d'alimentation 24V à brancher |
Le port USB-A est ici pour la mise à niveau du firmware.
| Numéro | Définition |
| 1 | Retour/sortie |
| 2 | Sélection des entrées vidéo |
| Navigation dans le menu OSD |
| 4 | Sélection du mode multi-vue |
| 5 | Sélection des entrées audio |
| 6 | Réservé |
L'utilisateur peut sélectionner les modes EDID suivants par commande RS232 ou navigation dans le menu OSD
| Numéro | Mode EDID | Numéro | Mode EDID |
| 1 | Pour les véhicules à moteur électrique | 10 | Le nombre de points de contact |
| 2 | 4K60-5.1CH | 11 | 1440 x 900 |
| 3 | 4K30-2.0CH | 12 | Le nombre d'étoiles |
| 4 | 4K30 à 5,1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024 x 768 |
| 6 | 1080p à 5.1CH | 15 | Automobile |
| 7 | 720P | 16 | Pour les véhicules à moteur électrique |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Utilisateur |
La sortie HDMI prend en charge 3 options HDCP: FORCE-1.4Pour la force 2.2, Force-Off
L'utilisateur peut le sélectionner par commande RS232
