Détails sur le produit:
|
| Mettre en évidence: | Commutateur de présentation UHD,Commutateur de présentation avec contrôle multiview,Échangeur de présentation sans couture |
||
|---|---|---|---|
Introduction au projet
Cet appareil est un commutateur de présentation multi-format sans couture avec 7 entrées HDMI 2.0, 1 entrée de port d'affichage
Il fournit trois sorties miroirées: HDMI A, HDMI B pour les sorties locales.
l'affichage et la sortie HDBaseT pour un récepteur et un affichage HDBaseT distants.
Il fournit 4 entrées audio LR équilibrées et 2 entrées de microphone
Cet appareil prend en charge l'affichage de plusieurs sources sur un seul écran jusqu'à 4 fenêtres d'affichage
L'utilisateur peut facilement le gérer via les boutons avant, Remote, RS232, commandes TCP/IP.
Fournir jusqu'à 20 scènes d'affichage à enregistrer ou à charger

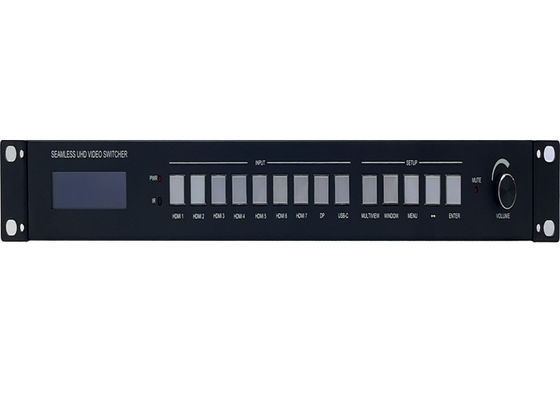

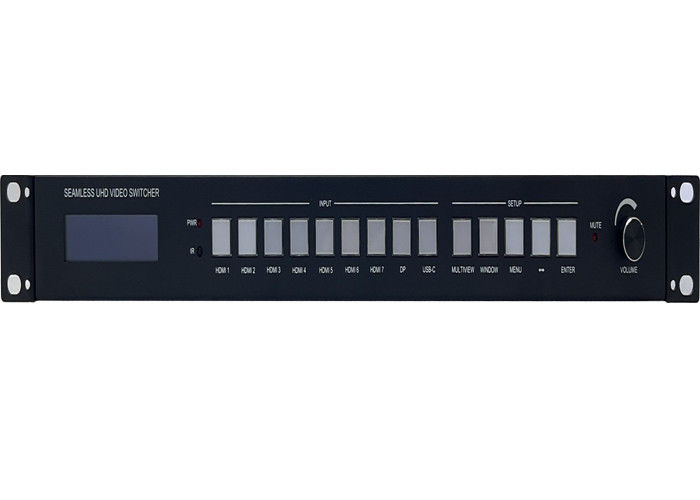

À l' avant
| Nom | Définition |
| LED de puissance | Allumée lorsque le commutateur est allumé |
| Capteur IR | Récepteur à distance |
|
HDMI un, deux...7, |
9 entrées à sélectionner au total |
| Le projet de loi |
Appuyez sur ce bouton pour sélectionner le mode d'affichage PIP, PBP, 3xWIN, 4xWIN. Lorsque le commutateur fonctionne en mode simple, appuyez sur le bouton Multiview pour sélectionner le dernier mode Multiview (PIP, PBP, 3xWIN ou 4xWIN). |
| - Une fenêtre. | Appuyez sur ce bouton, puis l'écran affichera une bordure jaune sur la fenêtre 1. continuer à appuyer sur ce bouton la bordure sera affichée sur la fenêtre 2 ou 3... puis appuyez sur un bouton tel que HDMI 1,et puis HDMI 1 s'affichera sur la fenêtre sélectionnée en cours |
|
le menu, Je ne sais pas., |
Trois boutons pour configurer le système avec le navigateur OSD du panneau avant:
|
| LED MUTE | Allumez lorsque l'audio est silencieux |
| Le bouton audio |
Rotation à gauche ou à droite pour contrôler le volume audio global (audio principal et audio de deux microphones) |

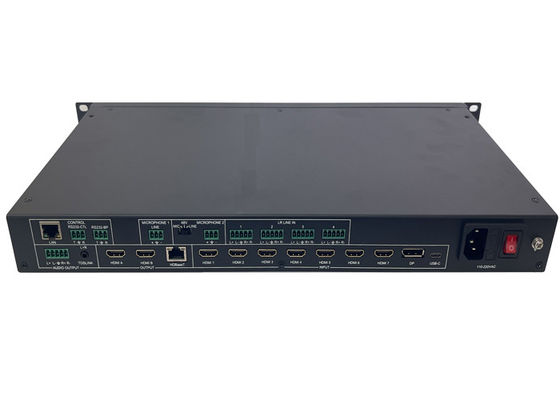

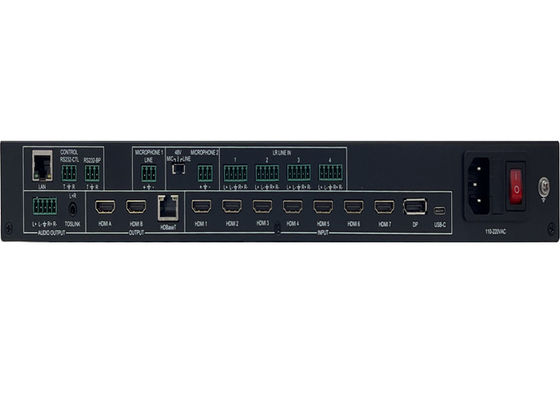

À l'arrière
| Nom | Définition |
| Sorties audio |
Résultats L+R équilibrés, |
| Produits | Pour les télécommunications électroniques: |
| Résultatss | Pour les appareils électroniques de type "LED" ou "LED" |
| réseau local |
Contrôle TCP/IP. Paramètres par défaut comme suit |
| Résistance à la compressioncontrôle |
Taux de débit par défaut 9600, 8 bits de données, 1 stop bit, pas de parité |
| Résistance à la combustion | Passer par les commandes RS232-CTL |
| Microphone 1 | Entrée de ligne du microphone |
| Microphone 2 | Entrée du microphone, il y a trois options avec commutateur à choisir: 48V Phantom, MIC, LINE |
L'utilisateur peut sélectionner les modes EDID suivants par commande RS232 ou panneau avant
| Numéro | Mode EDID | Numéro | Mode EDID |
| 1 | Pour les véhicules à moteur électrique | 11 | 1440 x 900 |
| 2 | 4K60-5.1CH | 12 | Le nombre d'étoiles |
| 3 | 4K30-2.0CH | 13 | 1280x1024 |
| 4 | 4K30 à 5,1CH | 14 | 1024 x 768 |
| 5 | 1080P-2.0CH | 15 | Automobile |
| 6 | 1080p à 5.1CH | 16 | Pour les véhicules à moteur électrique |
| 7 | 720P | 17 | 4K30-7.1CH |
| 8 | 1920x1200 | 18 | 1080P-7.1CH |
| 9 | 1680x1050 | 19 | Utilisateur |
| 10 | Le nombre de points de contact |
La sortie HDMI prend en charge 3 options HDCP: FORCE-1.4Pour la force 2.2, Force-Off
L'utilisateur peut le sélectionner par commande RS232
