Détails sur le produit:
|
| Mettre en évidence: | Commutateur vidéo sans couture avec multi-vue,Commutateur multi-affichage 4x,Commutateur vidéo de contrôle multi-vue |
||
|---|---|---|---|
Introduction au projet
Le commutateur vidéo multiview sans couture 4x Inputs et 1x Output a été développé dans le but d'afficher plusieurs sources sur un seul écran et de prendre en charge des résolutions d'entrée et de sortie élevées.
L'utilisateur peut facilement le gérer via les boutons avant, la télécommande, les commandes USB ou RS232.
Domaine d'application:
Théâtre à domicile; Conférence vidéo; Surveillance de la sécurité; Présentation et diffusion; Système pédagogique; Analyse des stocks financiers; Jeux électroniques; Affichage médical.
Commutation rapide sur les modes d'affichage non à fenêtre unique
Prise en charge de la LPCM, AC3, DD+, DTS, DTS-HD, jusqu'à 7.1 canaux audio

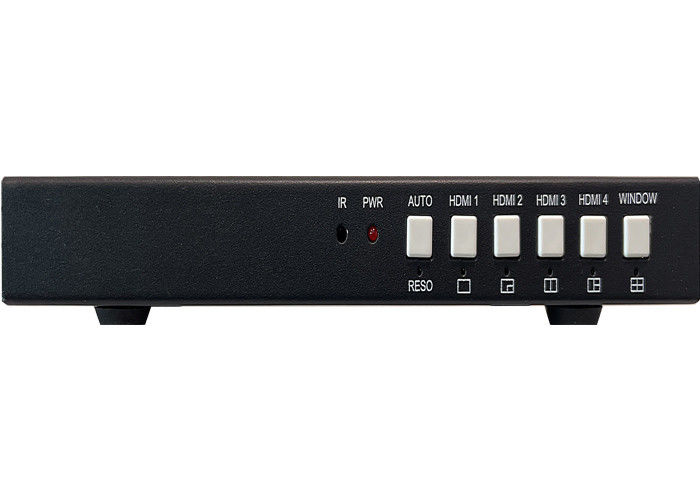

À l' avant
| Nom | Définition |
|
Autos, Resso |
Appuyez surAutomobilebouton pour activer ou désactiver la fonction de commutation automatique lorsque vous travaillez en mode d'affichage à fenêtre unique Appuyez longtemps sur ce bouton pendant 3 secondes pour modifier la résolution de sortie (Lorsque la LED sur le panneau avant s'éteint et s'allume une fois, cela signifie que la résolution est allumée une fois) |
|
HDMI 1 et HDMI 2 HDMI 3 et HDMI 4 |
Appuyez sur ces boutons pour diriger sélectionner HDMI 1, 2, 3, 4 à afficher. Appuyez longtemps sur ces 4 boutons pendant 3 secondes pour faire fonctionner le commutateur directement sur le mode Single, PIP, PBP ou 3xWIN multiview |
| - Une fenêtre. |
Appuyez sur ce bouton, puis l'écran affichera une bordure jaune sur la fenêtre 1. Continuez à appuyer sur ce bouton la bordure sera affichée sur la fenêtre 2 ou 3... puis appuyez sur un bouton d'entrée tel que HDMI 1,et puis HDMI 1 s'affichera sur la fenêtre sélectionnée en cours Appuyez longtemps sur ce bouton pendant 3 secondes pour sélectionner directement le mode multiview 4xWIN |

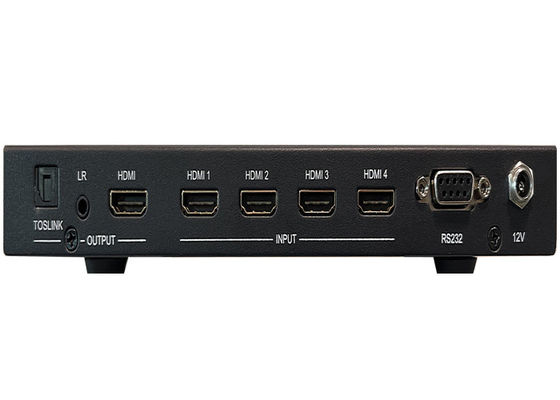

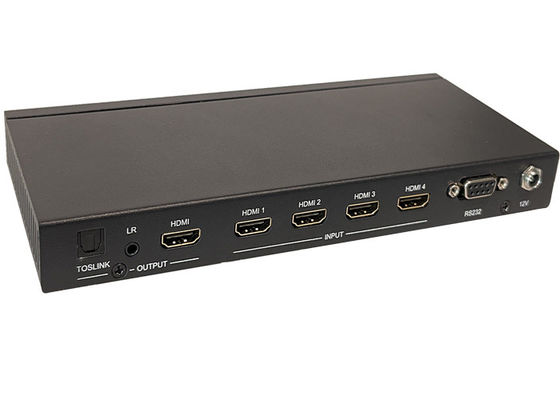

À l'arrière
| Nom | Définition |
| HDMIJe suis sorti. | sortie de mise à l'échelle HDMI jusqu'à 3840x2160@60 |
| Résultats audio |
3une puissance de sortie L+R de 0,5 mm, 20 Hz ~ 20 kHz, 1,5 Vrms maximum; Sortie optique Toslink |
| Résultatss | HDMI 1, HDMI 2, HDMI 3 et HDMI 4 |
| Résistance à la compressioncontrôle |
Taux de débit par défaut 9600, 8 bits de données, 1 stop bit, pas de parité Nom de code PIN 2 TX (matrice → PC) Nom de code 3 RX (matrice)←PC)
|
| 12V | Adaptateur d'alimentation 12V à brancher |
Côté
Il y a un port USB-Aet un port USB-Bsur le côté du commutateur. Le port USB-A est pour la mise à niveau du micrologiciel, le port USB-B peut être utilisé pour le contrôle du PC (comme le contrôle RS232-DB9)
| Numéro | Définition |
| 1 | Retour/sortie |
| 2 | Sélection des entrées vidéo |
|
3 |
Navigation dans le menu OSD Menu (Entrée), en haut, en bas, À gauche, à droite. |
| 4 | Sélection du mode multi-vue |
| 5 | Sélection des entrées audio |
| 6 | Réservé |
L'utilisateur peut sélectionner les modes EDID suivants par commande RS232 ou navigation dans le menu OSD
| Numéro | Mode EDID | Numéro | Mode EDID |
| 1 | Pour les véhicules à moteur électrique | 10 | Le nombre de points de contact |
| 2 | 4K60-5.1CH | 11 | 1440 x 900 |
| 3 | 4K30-2.0CH | 12 | Le nombre d'étoiles |
| 4 | 4K30 à 5,1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024 x 768 |
| 6 | 1080p à 5.1CH | 15 | Automobile |
| 7 | 720P | 16 | Pour les véhicules à moteur électrique |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Utilisateur |
La sortie HDMI prend en charge 3 options HDCP: FORCE-1.4Pour la force 2.2, Force-Off
L'utilisateur peut le sélectionner par commande RS232
