Détails sur le produit:
|
| Mettre en évidence: | Commutateur vidéo avec contrôle KVM,Commutateur vidéo 5x entrée avec multi-vue |
||
|---|---|---|---|
Introduction au projet
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
Le commutateur peut combiner jusqu'à quatre signaux vidéo sur un seul affichage UHD ou HD.
Le commutateur prend en charge 4x entrée USB-Type A qui se connecte au PC et 2x sortie USB qui se connecte à la souris et au clavier
L'utilisateur peut facilement le gérer via les boutons avant, le télécommandeur, les commandes RS232 ou TCP/IP.
Le port de sortie miroir HDMI B peut être utilisé pour l'amplificateur audio, la capture vidéo (avec HDMI à USB dongle), ou l'affichage à distance (avec boîte de conversion HDBaseT)
Domaine d'application:
Théâtre à domicile; Conférence vidéo; Surveillance de la sécurité; Présentation et diffusion; Système pédagogique; Analyse des stocks financiers; Jeux électroniques; Affichage médical.
Commutation rapide sur les modes d'affichage non à fenêtre unique
Prise en charge du contrôle de la souris/clavier avec les plates-formes Windows, Linux et Mac
Prise en charge de la LPCM, AC3, DD+, DTS, DTS-HD, jusqu'à 7.1 canaux audio

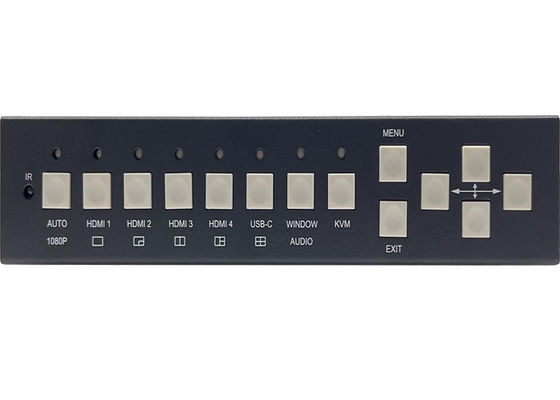

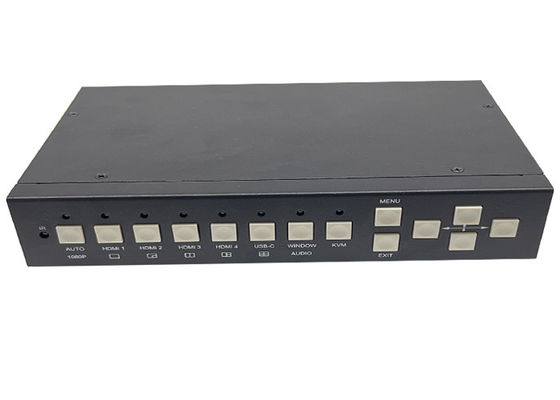

À l' avant
| Nom | Définition |
| Automobile |
Appuyez surAutomobilebouton pour activer ou désactiver la fonction de commutation automatique lorsque le mode d'affichage de fenêtre unique Appuyez longtemps sur ce bouton pendant 3 secondes pour changer la résolution de sortie à 1080p60 |
|
HDMI 1 et HDMI 2 HDMI 3 et HDMI 4 L'USB-C |
Appuyez sur ces boutons pour sélectionner directement HDMI 1, 2, 3, 4 ou USB-C (vidéo uniquement) comme source d'entrée pour l'affichage WIN 1 Appuyez longtemps sur ces boutons pendant 3 secondes pour sélectionner SINGLE, PIP, Mode PBP,3xWIN ou 4xWIN Multiview |
|
Je vous en prie. - Je vous en prie. |
Continuez appuyez sur ce bouton il y aura une bordure affichée sur la fenêtre 1 ou 2..., puis appuyez sur un bouton d'entrée tel que HDMI 1,et HDMI 1 s'affichera sur la fenêtre sélectionnée.
Remarque: lorsque vous travaillez en mode non SINGLE, la LED est toujours allumée. |
| KVM |
Continuez Appuyez sur ce bouton, l'écran affichera une bordure sur la fenêtre 1, 2, 3 ou 4, puis l'utilisateur peut sélectionner une fenêtre d'affichage comme source KVM. Par exemple, si vous sélectionnez WIN 2 comme source KVM, le clavier/souris USB arrière sera basculé vers le périphérique USB-Host affiché sur WIN 2. |
|
le menu,Exit,
|
Les boutons de navigation du menu OSD |

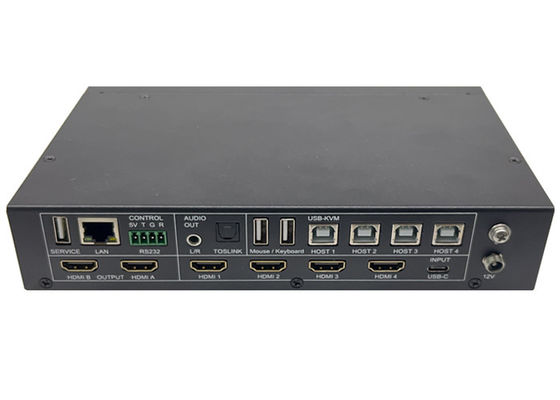

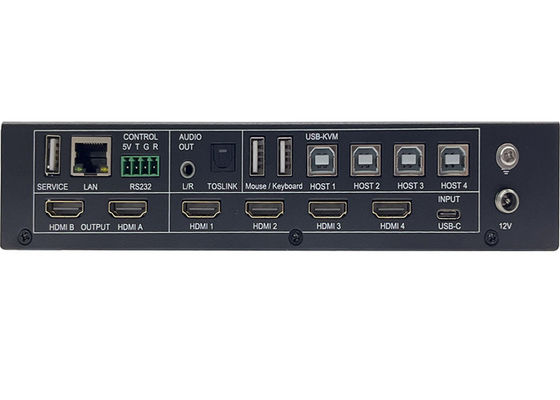

À l'arrière
| Nom | Définition |
| HDMI A, BJe suis sorti. |
sortie de mise à l'échelle HDMI jusqu'à 3840x2160@60 HDMI Aest la sortie principale |
| Résultatss | HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C (vidéo uniquement) |
| Le service USB | Utilisé pour la mise à jour du micrologiciel |
| réseau local |
Contrôle TCP/IP. Paramètres par défaut comme suit Adresse IP: 192.168.0.247- Je ne sais pas.255.255.0 Je vous en prie.168.0.1; NETPORT: 2000 Tous les paramètres peuvent être modifiés par commande RS232 |
| Résistance à la compressioncontrôle |
Connecteur à 4 voies Phoenix mâle Taux de débit par défaut 9600, 8 bits de données, 1 stop bit, pas de parité Le taux de baud peut être modifié via le menu OSD 5Vdésigne une sortie de 5 V;
Gdésigne le sol |
| Résultats audio | 3.5mm sortie L+R et sortie numérique optique Toslink |
| KVM |
Connecteurs USB qui sont connectés à un PC ou à une souris/un clavier 4 ports USB de type B connectés au PC 2 ports USB de type A à brancher à la souris ou au clavier La relation de liaison entre les entrées vidéo et les périphériques hôtes USB est la suivante: HDMI 1<> hôte 1, HDMI 2<> hôte 2, Les appareils électroniques sont équipés d'un système de câblodétection à haute fréquence. HDMI 4 et USB-C ne peuvent pas être utilisés comme source KVM pendant ce temps |
| 12V | Adaptateur d'alimentation 12V à brancher |
| Numéro | Définition |
| 1 | Retour/sortie |
| 2 | Sélection des entrées vidéo |
|
3 |
Navigation dans le menu OSD Menu (Entrée), en haut, en bas, À gauche, à droite. |
| 4 | Sélection du mode multi-vue |
| 5 | Sélection des entrées audio |
| 6 |
Sélection USB-KVM. La même chose avec la fonction de bouton KVM avant |
L'utilisateur peut sélectionner les modes EDID suivants par commande RS232 ou navigation dans le menu OSD
| Numéro | Mode EDID | Numéro | Mode EDID |
| 1 | Pour les véhicules à moteur électrique | 10 | Le nombre de points de contact |
| 2 | 4K60-5.1CH | 11 | 1440 x 900 |
| 3 | 4K30-2.0CH | 12 | Le nombre d'étoiles |
| 4 | 4K30 à 5,1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024 x 768 |
| 6 | 1080p à 5.1CH | 15 | Automobile |
| 7 | 720P | 16 | Pour les véhicules à moteur électrique |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Utilisateur |
La sortie HDMI prend en charge 3 options HDCP: FORCE-1.4Pour la force 2.2, Force-Off
L'utilisateur peut le sélectionner par commande RS232
Le commutateur prend en charge l'entrée vidéo à résolution multiple jusqu'à 3840x2160@60 et prend en charge plusieurs formats audio tels que LPCM, AC3, DD+, DTS, DTS-HD, jusqu'à 7.1 canaux passer par la fonction via câble HDMI
L'utilisateur peut contrôler le volume audio lorsque l'entrée audio est au format LPCM
Veuillez noter que le port d'entrée USB-C ne peut accepter que l'audio LPCM 2.0
Le commutateur prend en charge la résolution de sortie vidéo par un puissant moteur de mise à l'échelle
| Numéro | Résolution de sortie | Numéro | Résolution de sortie |
| 1 | 4096x2160p 60 Hz | 8 | 1920x1080p 60 Hz |
| 2 | 4096x2160p 50 Hz | 9 | 1920x1080p 50 Hz |
| 3 | 3840x2160p 60 Hz | 10 | 1360x768p 60 Hz |
| 4 | 3840x2160p 50 Hz | 11 | 1280x800p 60 Hz |
| 5 | 3840x2160p 30 Hz | 12 | 1280x720p 60 Hz |
| 6 | 3840x2160p 25 Hz | 13 | 1280x720p 50 Hz |
| 7 | RB de 1920 x 1200 p60 Hz | 14 | 1024 x 768 60 Hz |
Le commutateur prend en charge 5 catégories de modes d'affichage multiview
Le nombre d'heures de travail est de 5 heures.
Les utilisateurs peuvent sélectionner différentes opérations pour différents modes Multiview comme suit:
SINGLE: Sélection des entrées
PIP: Sélection des entrées, sélection du ratio d'affichage, taille et position des sous-fenêtres
PBP, 3xWIN, 4xWIN: sélection des entrées, sélection du ratio de fenêtre, aspect de l'affichage
Répartition des fenêtres multi-affichage comme suit
L'utilisateur peut faire plus de mises en page via des commandes RS232 ou la navigation du menu OSD
