Détails sur le produit:
|
| Mettre en évidence: | 1 Contrôleur de paroi vidéo d'entrée,4 Contrôleur de paroi vidéo de sortie,Contrôleur de mur vidéo irrégulier |
||
|---|---|---|---|
Je suis...les instructions d'installation
Afin de vous faire gagner un temps précieux, ce manuel ne présente pas de
l'utilisation d'appareils électriques, veuillez suivre le bon sens des appareils électriques courants.
Avant d' utiliser l' appareil, veuillez lire attentivement les instructions d' utilisation afin de pouvoir
se familiariser avec la mise en service et l'utilisation du dispositif.
II. Les produits. les étapes d'installation

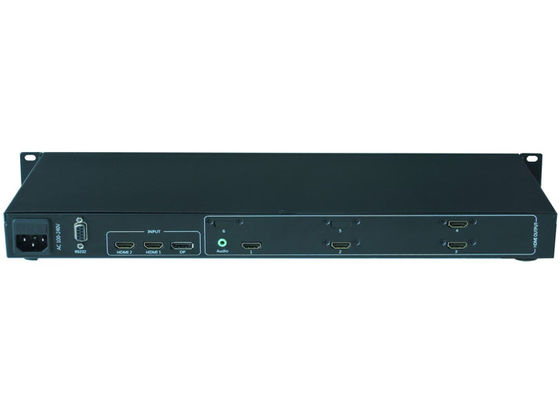

1. Connectez la sortie HDMI du processeur d'épissage au port d'entrée HDMI du cristal liquide
unité d'affichage, et chaque unité d'affichage peut être connectée à n'importe quel port de sortie HDMI du processeur d'épissage;
2. Connectez la source de signal à afficher à l'une des interfaces HDMI1, HDMI2 et DP;
3La première fois que vous configurez le contrôleur de mur vidéo, vous devez vous connecter à l'interface RS232
du contrôleur vidéo par le câble série.
Le schéma d'installation est le suivant:
puissance allumée
Une fois les câbles ci-dessus connectés, branchez l'alimentation en courant alternatif de 100-240 V, allumez l'interrupteur d'alimentation du dispositif,
la lumière de l'indicateur de puissance est rouge et le dispositif est en état de fonctionnement;
La première utilisation du contrôleur de mur vidéo 4K doit être débogué par le logiciel selon l'arrangement réel
Avant le débogage, le logiciel de commande et l'appareil doivent communiquer normalement.
Le mode de réglage de la communication est le suivant:
Ouvrez le dossier logiciel à l'intérieur du CD et le copier sur le disque dur de l'ordinateur, ouvrez le fichier VideoWallcontrol.exe à l'intérieur,
et puis l'interface suivante s'ouvre;
