Processeur de paroi vidéo 3x3 HDMI avec 4 entrées 9 sorties

Introduction au projet

Le processeur vidéo mural 3x3 hdmi avec 4 entrées 9 sorties est un processeur de signal vidéo HDMI 2.0 haute performance.

Il peut être utilisé comme processeur d'épissage de mur vidéo ou comme commutateur de matrice de commutation sans couture avec 4 entrées et 16 sorties.

Tous les écrans de sortie autonomes ou les écrans vidéo muraux peuvent fonctionner en mode multiview avec un maximum de 4 fenêtres.

1.Mise en page du panneau

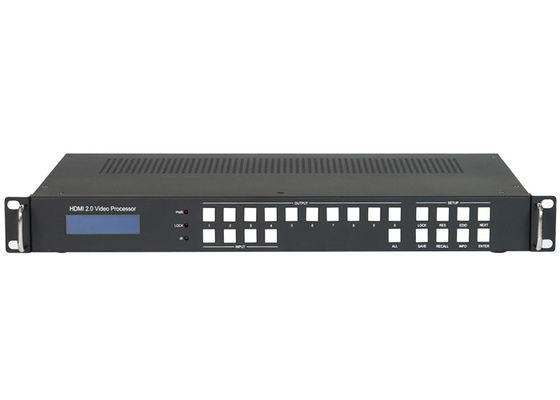

2.1 Vue avant

• Écran d'affichage LCM: affiche l'état de routage de chaque canal dans la matrice.
• Sélectionnez:1Je vous en prie.9, 0, TOUS
• SELECT: 1, 2, 3, 4

Appuyez sur OUTPUT m +INPUT n +ENTER, passez d'entrée n à sortie m

• Le bouton ALL: appuyez sur ALL + INPUT n + ENTER, passez d'entrée n à tous les ports de sortie
• Bouton de verrouillage: maintenez ce bouton enfoncé pendant plus de 3 secondes, tous les boutons frontaux seront verrouillés et ne fonctionneront pas.
• Appuyez sur les boutons RES + OUTPUT m + NEXT + ENTER avec guide de l'affichage de l'écran LCM avant, pour modifier la résolution de sortie de OUTPUT m
• Appuyez sur les boutons EDID + INPUT n + NEXT + ENTER avec guide de l'écran LCM avant, pour modifier le mode EDID de l'INPUT n
• Bouton SAVE : Appuyez sur SAVE+ OUTPUT m + ENTER, pour enregistrer le routage et la mise en page de l'écran actuels sur la scène m
• Bouton RECALL: appuyez sur RECALL+ OUTPUT m + ENTER, scène de chargement m pour l'affichage actuel
• Bouton INFO: Appuyez continuellement sur le bouton INFO, le panneau LCD avant affichera en boucle IR ON/OFF, RS232 Baud Rate et paramètres IP, etc.
• IR: récepteur IR, peut être désactivé par commande RS232
• Processeur de paroi vidéo 3x3 HDMI avec 4 entrées 9 sorties

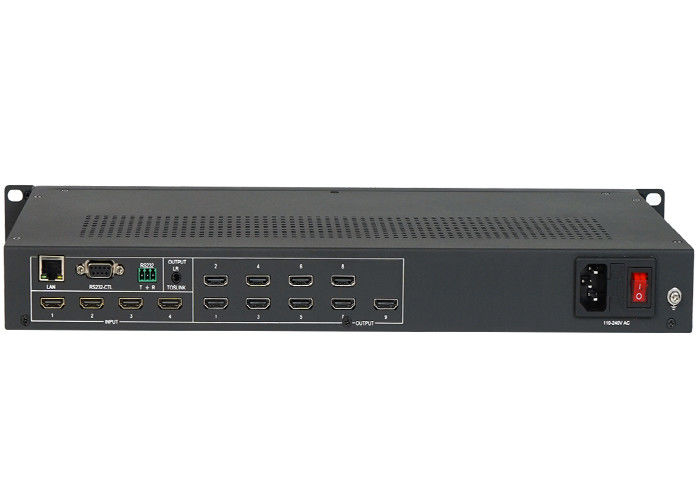

2.2 Vue arrière

• Contrôle du réseau local ((TCP/IP ou Web Control)

Adresse IP: 192.168.0.247Le sous-masque: 255.255.255.0La porte: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Compte de connexion sur le Web: admin, mot de passe: admin

• Le code de l'émetteur est le code de l'émetteur.

Taux de baux: 9600

• Je vous en prie.

Taux de baux: 9600

T: Unité principale -> PC, G: Terre, R: Unité principale <- PC

• Les entrées et les sorties

Processeur de paroi vidéo 3x3 hdmi avec 4 entrées 9 sorties ;1 sortie audio LR/Toslink ((Spdif-Optical)

Note: la sortie audio peut être commutée entre IN1, IN2, IN3, IN4 via la commande RS232 ou PC Tool

Processeur de paroi vidéo 3x3 HDMI avec 4 entrées 9 sorties Les photos sont comme ci-dessous:
