3x4 2x4 3x3 HDMI 4k processeur vidéo quad avec 4 entrées 12 sorties

Comment réaliser l'affichage point à point avec le panneau LED

Étape 1, connectez le câble d'entrée entre la source et un port d'entrée du commutateur matrice.

Étape 2, connectez le câble de sortie entre le panneau LED et un port de sortie du commutateur matrice.

Étape 3, lire l'EDID du panneau LED avec PC Tool et télécharger cet EDID sur le port d'entrée du commutateur de matrice.

Étape 4, définissez la résolution de sortie de ce port de sortie comme AUTO, ou USER.et faire la résolution définie par l'utilisateur pour correspondre à la résolution physique du panneau LED parfaitement

1.Mise en page du panneau

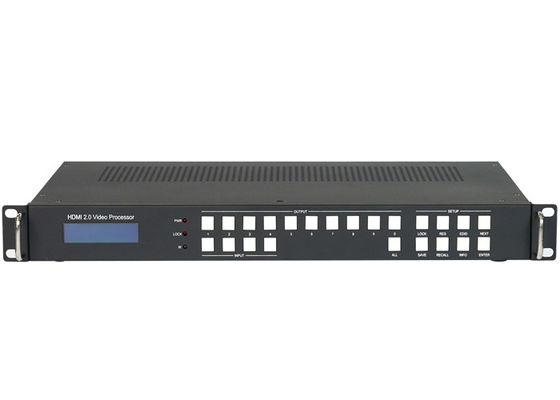

2.1 Vue avant

• Écran d'affichage LCM: affiche l'état de routage de chaque canal dans la matrice.
• Sélectionnez:1Je vous en prie.9, 0, TOUS
• SELECT: 1, 2, 3, 4

Appuyez sur OUTPUT m +INPUT n +ENTER, passez d'entrée n à sortie m

• Le bouton ALL: appuyez sur ALL + INPUT n + ENTER, passez d'entrée n à tous les ports de sortie
• Bouton de verrouillage: maintenez ce bouton enfoncé pendant plus de 3 secondes, tous les boutons frontaux seront verrouillés et ne fonctionneront pas.
• Appuyez sur les boutons RES + OUTPUT m + NEXT + ENTER avec guide de l'affichage de l'écran LCM avant, pour modifier la résolution de sortie de OUTPUT m
• Appuyez sur les boutons EDID + INPUT n + NEXT + ENTER avec guide de l'écran LCM avant, pour modifier le mode EDID de l'INPUT n
• Bouton SAVE : Appuyez sur SAVE+ OUTPUT m + ENTER, pour enregistrer le routage et la mise en page de l'écran actuels sur la scène m
• Bouton RECALL: appuyez sur RECALL+ OUTPUT m + ENTER, scène de chargement m pour l'affichage actuel
• Bouton INFO: Appuyez continuellement sur le bouton INFO, le panneau LCD avant affichera en boucle IR ON/OFF, RS232 Baud Rate et paramètres IP, etc.
• IR: récepteur IR, peut être désactivé par commande RS232
• Processeur de paroi vidéo 3x3 HDMI avec 4 entrées 9 sorties

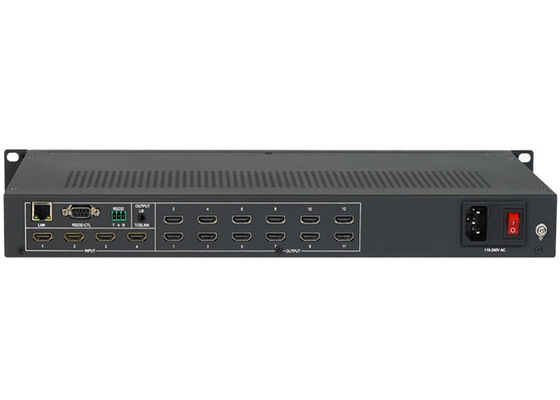

2.2 Vue arrière

• Contrôle du réseau local ((TCP/IP ou Web Control)

Adresse IP: 192.168.0.247Le sous-masque: 255.255.255.0La porte: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Compte de connexion sur le Web: admin, mot de passe: admin

• Le code de l'émetteur est le code de l'émetteur.

Taux de baux: 9600

• Je vous en prie.

Taux de baux: 9600

T: Unité principale -> PC, G: Terre, R: Unité principale <- PC

• Les entrées et les sorties

Processeur de paroi vidéo 3x3 hdmi avec 4 entrées 9 sorties ;1 sortie audio LR/Toslink ((Spdif-Optical)

Note: la sortie audio peut être commutée entre IN1, IN2, IN3, IN4 via la commande RS232 ou PC Tool

3x4 2x4 3x3 Hdmi 4k Quad Video Wall Processor Avec 4 entrées 12 sorties comme ci-dessous:
