1.Introduction au projet

Cet appareil est un commutateur de matrice UHD HDMI haute performance avec 8 entrées HDMI et 9 sorties HDMI.

Le commutateur prend en charge le routage de matrice IR

pour les IN1-4 et les OUT1-4

2. Caractéristiques clés:

• Prise en charge HDMI 2.0/HDCP 2.2
• Prise en charge de l'extrait audio HDMI
• Prise en charge de l'insertion audio externe LR sur le flux HDMI
• Matrice IR de support (uniquement IN1-4 et OUT1-4)
• Soutenir la gestion de l'EDID
• Modèle de test de support
• Prise en charge de 4K-HANDLE (4K/1080P) pour faire correspondre différents affichage
• Panneau avant, télécommande, RS232, commande Ethernet/Web.
• 6x6 8k 8 x 8 HDMI Matrix Switcher HDMI Matrix à 18 Gbps

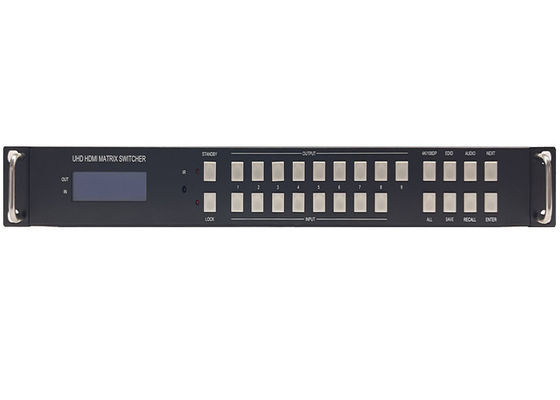

2Panneau avant

• Appuyez sur STANDBY et maintenez enfoncé pendant 3 secondes pour que le commutateur entre ou sorte de l'état de veille.
• Appuyez sur LOCK et maintenez enfoncé pendant 3 secondes pour verrouiller ou déverrouiller les boutons avant.
• Appuyez sur le bouton de sortie n + d'entrée m + d'entrée

• Passer de l'entrée de matrice m à la sortie n

• Appuyez sur TOUT + INPUT m + ENTER

• Passer d'entrée m à toutes les sorties

• Appuyez sur le bouton SAVE + OUTPUT n

• Enregistrer la scène de routage actuelle comme scène n.

  Le nombre maximum de scènes disponibles est de 8.

• Appuyez sur AUDIO + INPUT m + NEXT + ENTER

• Configurer la sélection audio pour INPUT m

  Option de sélection audio pour chaque port d'entrée comme suit:

  L/R, intégré

  Veuillez consulter la description du panneau arrière pour une sélection audio détaillée;

•

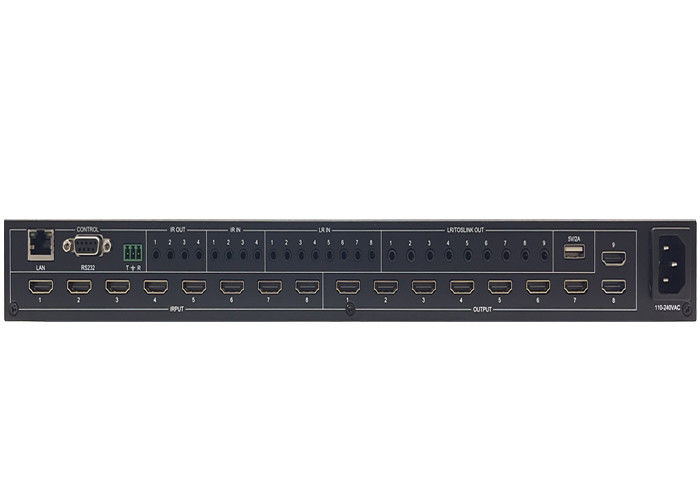

3Panneau arrière

• LAN ((10M/100M), RS232 (DB9 et connecteur Phoenix) sont utilisés pour le contrôle de PC
• Le port d'entrée audio analogique de 3,5 mm est relié au port d'entrée HDMI correspondant.

Si la source audio HDMI 1 est sélectionnée avec L/R, alors AUDIO analogique IN LR1 (avec f3.5mm jacket)

Si HDMI 1 n'est pas compatible avec le flux de données HDMI, le signal audio intégré de l'entrée HDMI 1 sera sélectionné.

la source audio est sélectionnée avec EMBEDDED, puis utilisera l'audio d'entrée intégré d'origine

Si l'entrée est un signal DVI, peu importe comment il est configuré,

Le système recevra une entrée audio analogique externe.

4.diagramme de connexion pour6x6 8k 8 x 8

Hdmi Matrix Switcher Hdmi Matrix 18 Gbps:
