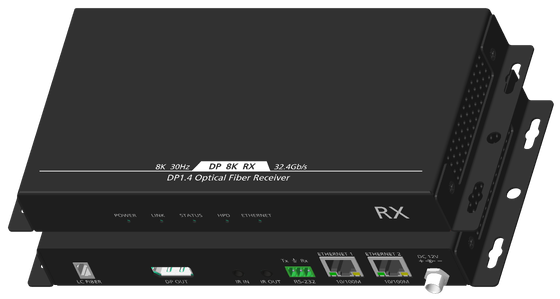

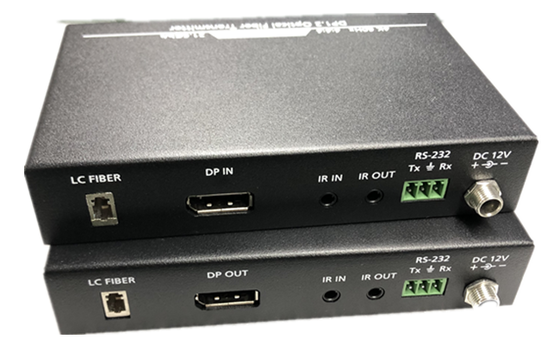

Extendeur fibre optique 8K DP1.4 sur fibre monomode avec IR et RS232 bidirectionnels
Présentation du produit :
Le VINCAN WL-DP1.4-RJ45-TX-RX est un extendeur fibre optique 8K DP1.4 conçu pour transmettre des signaux vidéo DisplayPort non compressés,
des signaux AUX, IR bidirectionnels et RS232 bidirectionnels sur une seule fibre monomode.
Prenant en charge des résolutions jusqu'à 8K à 30 Hz et 4K à 120 Hz, cette solution DisplayPort sur fibre assure une transmission de signal fiable sur longue distance
jusqu'à 1,5 km. Il convient aux installations AV professionnelles où une vidéo haute résolution, une qualité de signal stable et un contrôle à distance des appareils sont requis.
L'émetteur et le récepteur utilisent la technologie optique CWDM pour combiner plusieurs longueurs d'onde optiques sur une seule fibre. Cet extendeur DP
sur fibre unique réduit l'utilisation de fibre tout en maintenant la bande passante complète de 32,4 Gb/s requise pour la transmission de signaux DP1.4.
Caractéristiques principales :
• Extendeur fibre optique DP1.4 pour applications AV professionnelles
• Prend en charge des résolutions jusqu'à 8K à 30 Hz
• Prend en charge 4K à 120 Hz pour les applications vidéo à haute fréquence d'images
• Transmet la vidéo DisplayPort non compressée sur fibre
• Prend en charge une bande passante vidéo totale allant jusqu'à 32,4 Gb/s
• Utilise une seule fibre monomode
• Transmission DisplayPort longue distance jusqu'à 1,5 km
• Transmission transparente du signal DisplayPort AUX
• Un canal IR bidirectionnel
• Un canal RS232 bidirectionnel
• Interface optique LC unique
• Transmission fibre optique point à point stable
• Alimentation DC 12V
Spécification :
|
|
Paramètre
|
Description
|
|
Résolution
|
Résolution maximale
|
4K x 2K à 120 Hz
8K (7680 x 4320 à 30 Hz)
|
|
Optique
|
Émetteur DP1.4 :
5 lasers + 1 photodétecteur
|
Lasers 1270/1290/1310/1330/1550 nm ;
Photodétecteur 1490 nm
|
|
Récepteur DP1.4 :
1 laser + 5 photodétecteurs
|
Laser 1490 nm ;
Photodétecteurs 1270/1290/1310/1330/1550 nm
|
|
Module CWDM
|
Intégré 1270/1290/1310 nm et 1330/1490/1550 nm
|
|
Électrique
|
Signal d'entrée/sortie
|
Niveau TMDS (compatible DP1.4)
|
|
Bande passante (TMDS par canal)
|
8,1 Gb/s
|
|
Bande passante totale du signal vidéo
|
32,4 Gb/s
|
|
Fibre
|
Budget de puissance du lien optique
|
Min. 8 dB
|
|
Boîtier
|
Dimensions (mm)
|
160 L x 85 P x 26 H
|
|
Ports
|
Interface optique
|
1 x LC
|
|
Interface DP
|
Connecteur femelle DP
|
|
Fibre recommandée
|
Fibre monomode
|
|
Distance de transmission
|
1,5 km
|
Applications
L'extendeur fibre optique 8K DP1.4 peut être utilisé dans :
• Intégration de systèmes AV professionnels
• Salles de contrôle et centres de commandement
• Studios de diffusion et de production
• Systèmes d'imagerie médicale
• Installations de signalisation numérique
• Centres d'exposition et d'expérience
• Installations d'éducation et de formation
• Systèmes AV pour maison intelligente
• Systèmes d'affichage public haute résolution
• Transmission vidéo DisplayPort point à point
Contenu de l'emballage
• 1 × émetteur optique DP1.4 LDP14-601S01-T
• 1 × récepteur optique DP1.4 LDP14-601S01-R
• 2 × adaptateurs secteur avec entrée AC 110-230V et sortie DC 12V/2A
Pourquoi choisir l'extendeur fibre optique VINCAN DP1.4 ?
Le VINCAN WL-DP1.4-RJ45-TX-RX combine la prise en charge vidéo 8K, la compatibilité 4K 120Hz, la transmission sur fibre unique, le contrôle IR bidirectionnel et
le contrôle RS232 bidirectionnel dans un système d'extendeur optique compact.
Il offre une solution DP sur fibre pratique pour les intégrateurs AV professionnels, les distributeurs et les fournisseurs de solutions de projet nécessitant une transmission de signal DisplayPort non compressé sur longue distance.
La personnalisation OEM et ODM est disponible pour les projets AV professionnels. Veuillez nous contacter pour les spécifications du produit, la configuration du projet,
les commandes d'échantillons ou les exigences personnalisées.
