Aperçu du produit
Le processeur de vidéowall modulaire HDMI 16x16 de VINCAN est un contrôleur de vidéowall professionnel basé sur FPGA, conçu pour la gestion centralisée des signaux AV, le traitement vidéo multi-fenêtres et la commutation matricielle flexible.
Doté de 16 entrées HDMI et de 16 sorties HDMI dans la configuration standard présentée, ce processeur matriciel modulaire de vidéowall offre une solution pratique pour les centres de commande, les salles de contrôle de sécurité, les installations de diffusion, les systèmes de surveillance industrielle et les installations AV à grande échelle.
Le processeur prend en charge les entrées et sorties HDMI 4K@60Hz 4:4:4 via des cartes d'E/S quadri-canal compatibles, jusqu'à 16 fenêtres en résolution 2K dans des configurations prises en charge, la connectivité 12G-SDI en option et le fonctionnement via écran tactile en façade.
Le modèle 16x16 partage les mêmes capacités de traitement vidéo et de fenêtrage/couches que la configuration 8x8 plus petite. Son principal avantage réside dans le nombre accru de canaux d'entrée et de sortie, permettant de gérer davantage d'appareils AV et de connexions d'affichage au sein d'un même châssis.
Combinant le traitement de vidéowall, la commutation matricielle, les préréglages d'affichage et plusieurs méthodes de contrôle, le processeur de vidéowall VINCAN 16x16 offre une plateforme matérielle flexible pour les intégrateurs de systèmes AV professionnels.
Caractéristiques principales
1. 16 entrées HDMI et 16 sorties HDMI
Le processeur de vidéowall HDMI 16x16 offre une gestion centralisée des signaux pour les systèmes d'affichage multi-écrans professionnels.
- 16 canaux d'entrée HDMI.
- 16 canaux de sortie HDMI.
- Quatre canaux HDMI par carte d'E/S compatible.
- Conception modulaire des cartes d'entrée et de sortie.
- Routage flexible des sources et configuration des groupes d'affichage.
- Convient aux projets nécessitant de multiples connexions sources et d'affichage.
L'architecture modulaire aide les intégrateurs de systèmes à configurer une solution de vidéowall en fonction des exigences réelles du projet.
2. Entrée et sortie HDMI 4K60 4:4:4
Le processeur amélioré prend en charge les signaux HDMI 4K@60Hz 4:4:4 sur les cartes d'entrée et de sortie compatibles. Les principaux avantages incluent :
- Traitement vidéo haute résolution.
- Affichage clair des graphiques informatiques et des détails fins.
- Prise en charge des sources de signaux HDMI professionnelles.
- Architecture de carte d'E/S HDMI 4K60 quadri-canal.
- Intégration flexible avec les systèmes d'affichage 4K.
Cette capacité est particulièrement précieuse dans les salles de contrôle où les opérateurs doivent visualiser des tableaux de bord détaillés, des interfaces de surveillance, des dessins techniques et d'autres contenus haute résolution.
3. Traitement vidéo multi-fenêtres pour vidéowall
Le processeur modulaire de vidéowall VINCAN prend en charge la gestion flexible des fenêtres pour les applications de vidéowall LCD et LED.
- Jusqu'à 16 fenêtres en résolution 2K dans des configurations de cartes de sortie prises en charge.
- Positionnement et redimensionnement libres des fenêtres.
- Mise à l'échelle, étirement et déplacement des fenêtres.
- Fenêtres superposées et multiples couches d'affichage.
- Multiples groupes d'affichage indépendants.
- Compensation des bords d'écran LCD.
Le nombre maximum de fenêtres et l'allocation des couches dépendent de la carte de sortie sélectionnée et de la résolution de fonctionnement. Les modèles 16x16 et 8x8 utilisent les mêmes spécifications de traitement de carte de sortie compatible.
4. Vidéowall intégré et commutation matricielle
Le processeur modulaire VINCAN 16x16 combine les fonctions de traitement de vidéowall et de commutation matricielle au sein d'une seule plateforme matérielle. Selon les cartes d'E/S installées, le système prend en charge :
- Mises en page de vidéowall multi-fenêtres.
- Routage des signaux HDMI.
- Gestion indépendante des groupes d'affichage.
- Sélection de la source pour les sorties compatibles.
- Configuration de l'affichage basée sur des préréglages.
- Contrôle centralisé de multiples sources AV.
Par exemple, une salle de contrôle de sécurité peut utiliser un groupe d'écrans pour son vidéowall principal tout en attribuant d'autres sorties compatibles à des écrans de surveillance séparés. Cette architecture intégrée permet de simplifier la gestion des signaux dans les installations AV complexes.

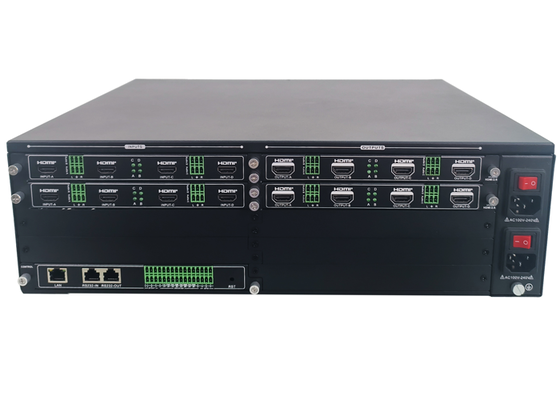

5. Cartes d'E/S modulaires quadri-canaux
Le processeur utilise des cartes enfichables modulaires, avec quatre canaux par carte d'entrée ou de sortie HDMI compatible. La configuration HDMI 16x16 se compose de quatre cartes d'entrée HDMI et de quatre cartes de sortie HDMI. Les options de cartes compatibles incluent :
- Cartes d'entrée HDMI 4K60.
- Cartes de sortie vidéowall HDMI 4K60.
- Cartes de sortie matricielle HDMI.
- Cartes d'entrée 12G-SDI en option.
- Cartes de sortie matricielle 12G-SDI en option.
- Cartes de prévisualisation HDMI en option.
Les fonctions disponibles dépendent de la configuration des cartes installées.
6. Intégration optionnelle de signaux 12G-SDI
Pour les environnements de diffusion et de production vidéo professionnels, le processeur modulaire prend en charge des cartes de signaux 12G-SDI en option. Les cartes SDI compatibles permettent aux intégrateurs de concevoir des solutions pour des projets impliquant des sources SDI professionnelles et des systèmes d'affichage basés sur HDMI. Les applications incluent :
- Surveillance de diffusion.
- Salles de contrôle de production.
- Gestion professionnelle des signaux vidéo.
- Intégration de systèmes SDI et HDMI.
Les interfaces 12G-SDI sont optionnelles et ne sont pas incluses dans la configuration standard HDMI uniquement.

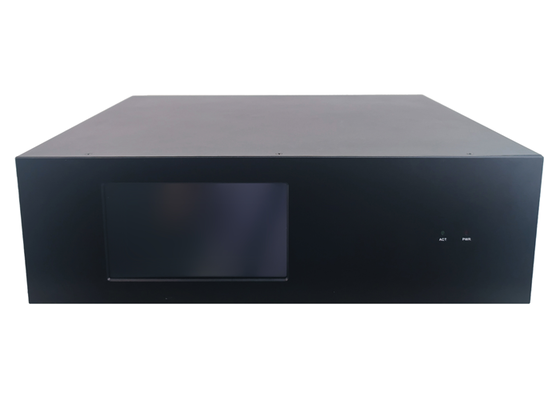

7. Contrôle via écran tactile en façade
L'écran tactile intégré en façade offre un accès local pratique aux fonctions de l'appareil. Les opérateurs peuvent utiliser l'écran tactile pour :
- Sélectionner et commuter les sources d'entrée.
- Enregistrer et rappeler les préréglages d'affichage.
- Configurer le défilement des préréglages.
- Afficher l'état du signal.
- Vérifier les informations réseau.
- Accéder aux informations système.
L'écran tactile est particulièrement utile pour le fonctionnement en salle d'équipement et la maintenance sur site.
8. Contrôle Web et à distance
Le processeur de vidéowall prend en charge plusieurs méthodes de contrôle pour les installations AV professionnelles. Les méthodes prises en charge incluent :
- Écran tactile en façade.
- Interface navigateur Web.
- Commandes LAN / TCP/IP.
- Contrôle série RS-232.
- Logiciel de contrôle dédié.
- Application Android.
Ces options permettent aux intégrateurs de choisir des méthodes de contrôle locales ou à distance adaptées aux différents environnements de projet.
9. Préréglages d'affichage et gestion de scènes
Le processeur prend en charge jusqu'à 256 préréglages d'affichage par groupe de vidéowall. Les opérateurs peuvent créer des mises en page prédéfinies et les rappeler si nécessaire. Le défilement des préréglages est également pris en charge, ce qui rend le processeur adapté aux environnements de surveillance où le contenu d'affichage doit changer en fonction des différentes tâches opérationnelles. Les fonctions supplémentaires incluent :
- Gestion indépendante des groupes d'affichage.
- Superpositions de texte défilant configurables.
- Luminosité de sortie réglable.
- Surveillance de l'état du signal.
- Importation et exportation de la configuration système prise en charge.
10. Architecture matérielle basée sur FPGA
Le processeur de vidéowall VINCAN 16x16 utilise une architecture de traitement matériel FPGA dédiée sans système d'exploitation embarqué. Cette architecture est conçue pour le traitement professionnel des signaux vidéo et la gestion centralisée de l'affichage. Elle convient aux environnements AV nécessitant un fonctionnement continu, y compris les centres de surveillance de sécurité, les salles de commande, les installations industrielles et les installations de diffusion.
Questions fréquemment posées
Q1 : Qu'est-ce qu'un processeur de vidéowall HDMI 16x16 ?
Un processeur de vidéowall HDMI 16x16 est un système de traitement vidéo doté de 16 entrées HDMI et de 16 sorties HDMI. Il gère plusieurs sources vidéo et connexions d'affichage tout en prenant en charge les mises en page de vidéowall et le routage des signaux via des cartes de traitement compatibles.
Q2 : Le processeur VINCAN 16x16 prend-il en charge l'entrée et la sortie 4K60 ?
Oui. Les cartes d'entrée et de sortie HDMI compatibles prennent en charge les signaux vidéo 4K@60Hz 4:4:4.
Q3 : Combien de fenêtres le processeur peut-il afficher ?
Le processeur prend en charge jusqu'à 16 fenêtres en résolution 2K dans des configurations prises en charge. La capacité réelle de fenêtres et de couches dépend des cartes de sortie installées et de la résolution de fonctionnement.
Q4 : Quelle est la différence entre les modèles 8x8 et 16x16 ?
Les deux modèles partagent les mêmes capacités de carte de traitement vidéo compatible et les mêmes spécifications de fenêtrage/couches. La principale différence réside dans la configuration des entrées et des sorties. Le modèle 8x8 fournit huit canaux d'entrée et huit canaux de sortie, tandis que le modèle 16x16 fournit seize canaux d'entrée et seize canaux de sortie.
Q5 : Le processeur peut-il fonctionner à la fois comme contrôleur de vidéowall et comme commutateur matriciel HDMI ?
Oui. La plateforme modulaire prend en charge les fonctions de traitement de vidéowall et de commutation matricielle avec des cartes d'entrée et de sortie compatibles.
Q6 : Le processeur prend-il en charge le 12G-SDI ?
Oui. Des cartes d'entrée et de sortie matricielle 12G-SDI compatibles sont disponibles en option pour les applications vidéo professionnelles.
Q7 : Le processeur peut-il être contrôlé via un navigateur Web ?
Oui. Le processeur prend en charge la gestion basée sur le Web ainsi que le contrôle via LAN, RS-232, logiciel dédié, application Android et écran tactile en façade.
Q8 : VINCAN peut-il fournir des configurations personnalisées ?
Oui. VINCAN prend en charge les services OEM/ODM et l'assistance à la configuration basée sur les projets. Les clients peuvent discuter de leurs types de signaux d'entrée, de leurs exigences de sortie, de la disposition du vidéowall et de leurs besoins d'intégration de contrôle avec notre équipe technique.
