Vue d'ensemble du produit
Le VINCAN 40x40 Modular HDMI Video Wall Processor est un contrôleur de matrice de mur vidéo professionnel basé sur FPGA conçu pour les systèmes AV à grande échelle, les centres de surveillance de sécurité,Salles de commandement et de contrôle, des installations de surveillance des émissions et des installations d'affichage multi-écrans.
Construit sur la plateforme de traitement vidéo modulaire améliorée de VINCAN, cette configuration à 40 entrées et 40 sorties combine un traitement vidéo haute résolution, une commutation matrice transparente,gestion flexible de plusieurs fenêtres, et un contrôle centralisé au sein d'un châssis.
Le système prend en charge 4K@60Hz 4:4Les cartes de sortie de paroi vidéo offrent jusqu'à 16 fenêtres/couches.permettant aux opérateurs d'organiser plusieurs sources dans leurs systèmes d'affichage.
La connectivité 12G-SDI en option permet de configurer le processeur pour les applications AV professionnelles de diffusion et d'interface mixte.
Avec un écran tactile intégré sur le panneau avant, une gestion basée sur le Web, un contrôle RS-232, et une connectivité LAN,Le processeur de paroi vidéo VINCAN 40x40 offre un fonctionnement et une intégration flexibles pour les environnements AV professionnels exigeants.
Principales caractéristiques
1. 40 entrées HDMI et 40 sorties HDMI
Le processeur murale vidéo HDMI 40x40 est conçu pour les installations nécessitant un grand nombre de sources vidéo et de connexions d'affichage.
Les capacités clés comprennent:
- 40 canaux d'entrée HDMI dans la configuration spécifiée.
- 40 canaux de sortie HDMI dans la configuration spécifiée.
- cartes d'entrée et de sortie modulaires.
- Quatre canaux HDMI par carte compatible.
- Gestion centralisée de plusieurs sources vidéo.
- Configurations de sortie vidéo et de matrice flexibles.
- Plusieurs groupes d'affichage gérés indépendamment.
Avec les cartes appropriées installées, le processeur peut gérer un grand mur vidéo aux côtés d'affichages auxiliaires dans le même système.La configuration exacte des cartes d'entrée et de sortie doit être confirmée selon les exigences du projet.
2Je suis désolée.44 Traitement des entrées et sorties
Le contrôleur de mur vidéo modulaire VINCAN amélioré prend en charge 4K @ 60Hz 4:4Chaque carte HDMI compatible fournit quatre canaux, avec une prise en charge 4K60 sur chaque canal.
Cela permet au système de gérer des sources HDMI haute résolution telles que:
- Des postes de travail informatiques.
- Systèmes de gestion vidéo.
- Interfaces de surveillance industrielles.
- Systèmes de présentation.
- Des sources de signaux AV professionnels.
4:4L'échantillonnage chroma permet de préserver les détails fins du texte et de l'image, ce qui rend le processeur adapté aux salles de contrôle affichant des cartes, tableaux de bord, feuilles de calcul et autres informations visuelles détaillées.
3. Jusqu' à 16 fenêtres à résolution 2K
Le processeur de paroi vidéo modulaire VINCAN 40x40 prend en charge des mises en page multi-fenêtres flexibles via des cartes de sortie de paroi vidéo compatibles.le système fournit jusqu'à 16 fenêtres/couches dans la configuration de traitement applicable.
Les fonctions prises en charge comprennent:
- Positionnement de la fenêtre.
- Réaménagement et mise à l'échelle des fenêtres.
- Le mouvement de la fenêtre et l'étirement.
- Des couches d'affichage qui se chevauchent.
- Récolte de la source d'entrée.
- Des groupes d'affichage multiples.
- Compensation de la lunette du mur vidéo.
Le processeur permet aux opérateurs d'organiser les sources vidéo en fonction de leurs besoins de surveillance ou de présentation.
Note technique:La spécification de 16 fenêtres s'applique aux conditions de fonctionnement 2K prises en charge et aux ressources de traitement de la carte de sortie pertinentes.Cela ne signifie pas 16 fenêtres 4K60 simultanées ou 16 fenêtres sur chaque sortie physique.
4. Traitement intégré du mur vidéo et commutation de matrice
Contrairement à un commutateur de matrice HDMI de base, le processeur VINCAN 40x40 combine la composition du mur vidéo et le routage du signal matrice dans une plateforme modulaire.il prend en charge le mur vidéo et le fonctionnement simultané de la matrice.
Par exemple, un centre de contrôle peut affecter des écrans sélectionnés à un mur de surveillance à fenêtres multiples tout en utilisant d'autres sorties de matrice compatibles pour la sélection indépendante des sources.Cette architecture aide les intégrateurs de systèmes audiovisuels à concevoir des systèmes qui combinent une gestion vidéo centralisée avec un contrôle d'affichage flexible.

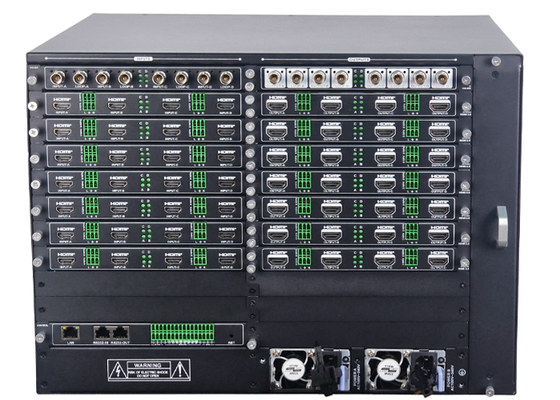

5. Architecture d'entrée/sortie modulaire à quatre canaux
Le processeur utilise des cartes d'entrée et de sortie interchangeables, ce qui permet d'adapter la configuration du système à l'installation.
Les interfaces compatibles disponibles sont les suivantes:
- Une carte d'entrée HDMI 4K60.
- Les cartes de sortie vidéo 4K60 HDMI.
- Les cartes de sortie de matrice HDMI.
- Les cartes d'entrée SDI sont facultatives.
- Les cartes de sortie de matrice SDI sont facultatives.
- Carte d'affichage HDMI en option.
La conception modulaire permet aux intégrateurs de système de sélectionner les types de cartes en fonction des sources de signal requises, des fonctions de sortie et des groupes d'affichage.La compatibilité de la carte et les fonctions de traitement disponibles doivent être vérifiées pour la configuration finale.
6. Intégration 12G-SDI facultative
La plate-forme modulaire de paroi vidéo VINCAN prend en charge des cartes 12G-SDI en option pour l'intégration professionnelle du signal vidéo.et systèmes de surveillance utilisant des équipements SDILa connectivité SDI est facultative et dépend des cartes d'entrée et de sortie installées.

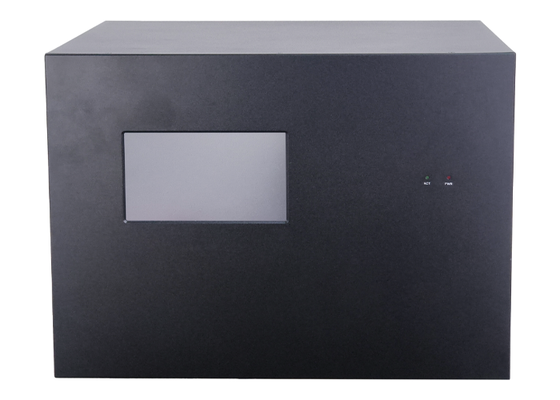

7Fonctionnement de l'écran tactile du panneau avant
L'écran tactile intégré assure un contrôle local pratique et une surveillance du système.
Les opérateurs peuvent accéder à des fonctions telles que:
- Commutation du signal d'entrée.
- Affichage des paramètres de sauvegarde et de rappel.
- Configuration cyclique préréglée.
- Début et arrêt préréglés du cycle.
- Informations relatives à l'adresse IP du réseau.
- Surveillance de l'état du signal.
- Informations sur la version du système.
L'écran tactile simplifie le fonctionnement de routine et la maintenance du système sur place.
8. Contrôle externe et basé sur le Web
Le contrôleur de mur vidéo 40x40 prend en charge plusieurs méthodes de contrôle pour l'intégration de systèmes AV professionnels.
Les interfaces et méthodes prises en charge comprennent:
- Contrôle du navigateur Web.
- Le contrôle des commandes LAN.
- Commandes série RS-232.
- Écran tactile sur le panneau avant.
- Un logiciel client dédié.
- Une application pour Android.
Le processeur fournit également des interfaces de commande de périphériques externes, y compris des ports RS-232/RS-485 configurables, des ports IR et des connexions GPIO.Ces options permettent aux intégrateurs d'intégrer le processeur de mur vidéo dans des systèmes de contrôle AV centralisés compatibles.
9. Groupes d'affichage multiples et gestion des préréglages
Le processeur prend en charge plusieurs groupes d'affichage gérés indépendamment.Le système prend en charge jusqu'à 256 préréglages par groupe d'affichage, permettant aux opérateurs d'enregistrer les mises en page fréquemment utilisées et de les rappeler en cas de besoin.
Les fonctions supplémentaires comprennent:
- Une compensation pour la bêche.
- luminosité de sortie réglable.
- Les superpositions de texte à défilement configurables.
- Texte du système d'exploitation source d'entrée.
- Surveillance de l'état du signal.
- Importation et exportation de configuration.
- Pré-réglage du cycle.
Ces fonctions permettent de simplifier le fonctionnement quotidien des salles de contrôle et des centres de surveillance.
10. Architecture de traitement du matériel FPGA
Le processeur de paroi vidéo modulaire VINCAN 40x40 utilise une architecture matérielle FPGA dédiée sans système d'exploitation intégré.gestion souple des sourcesLes fonctionnalités supplémentaires de la plate-forme incluent des vitesses de ventilation réglables, une surveillance en temps réel de l'état et une architecture d'alimentation double.
Questions fréquemment posées
Q1: Qu'est-ce qu'un processeur vidéo murale HDMI 40x40?
Un processeur de paroi vidéo HDMI 40x40 est un système de traitement vidéo configuré avec 40 entrées HDMI et 40 sorties HDMI.et fournir le routage du signal matrice à travers les cartes compatibles.
Q2: Le processeur prend-il en charge 4K60 à la fois sur les entrées et les sorties?
Oui, les cartes d'entrée et de sortie HDMI compatibles prennent en charge 4K @ 60Hz 4:4:4, avec quatre canaux par carte.
Q3: Le processeur prend-il en charge 16 fenêtres à 4K60?
La capacité maximale de 16 fenêtres/couche s'applique dans les conditions de fonctionnement 2K prises en charge. Elle ne doit pas être interprétée comme 16 fenêtres 4K60 simultanées.
Q4: Peut-il fonctionner à la fois comme un contrôleur de mur vidéo et comme un commutateur de matrice?
La plateforme modulaire prend en charge le traitement simultané du mur vidéo et la commutation matricielle avec les cartes de sortie appropriées.
Q5: Le processeur 40x40 prend-il en charge le 12G-SDI?
Des cartes 12G-SDI compatibles en option peuvent être sélectionnées pour les projets nécessitant une intégration professionnelle du signal SDI.
Q6: Le système peut-il être contrôlé sans ordinateur?
L'écran tactile du panneau avant prend en charge le fonctionnement local, y compris la commutation du signal, la gestion des préréglages et la visualisation de l'état du système.
Q7: Le processeur peut-il être intégré à des systèmes de contrôle AV tiers?
Le processeur fournit des interfaces RS-232, LAN, série configurable, IR et GPIO. L'intégration doit être évaluée par rapport aux exigences de commande et d'interface du système de commande tiers.
Q8: Quelle est la différence entre les modèles 16x16 et 40x40?
Les deux modèles appartiennent à la même plateforme de traitement vidéo modulaire améliorée et utilisent une technologie de carte d'entrée/sortie 4K60 compatible.La configuration 40x40 est conçue pour les projets nécessitant plus de connexions source et d'affichage au sein d'un système.
Q9: VINCAN prend-elle en charge des solutions de mur vidéo personnalisées?
Oui, VINCAN offre des services OEM/ODM et un support de configuration basé sur le projet pour les intégrateurs de systèmes AV, les distributeurs et les entrepreneurs d'installation professionnels.
