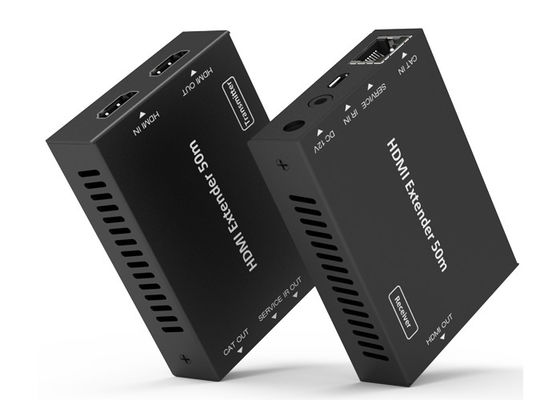

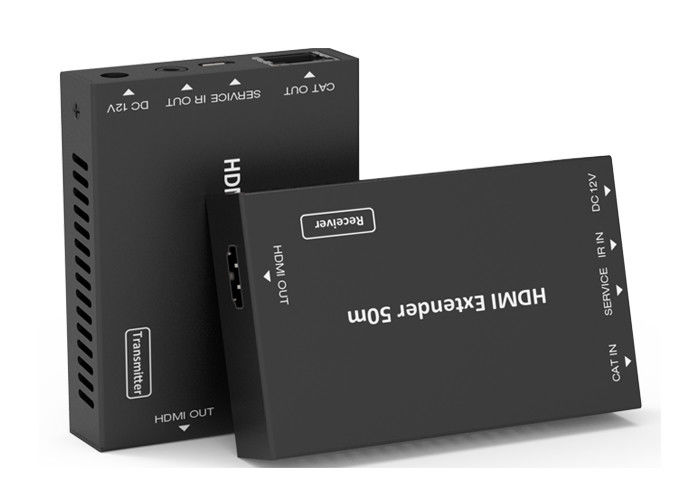

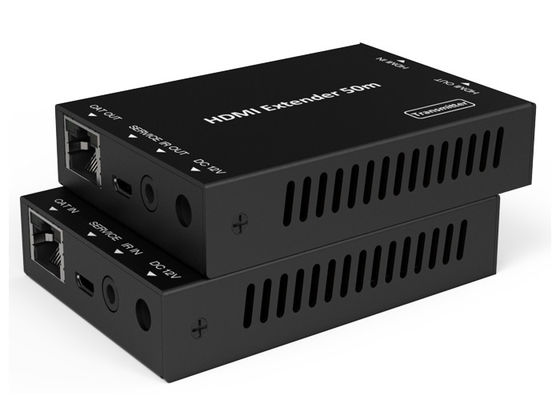

supplément visuel de 18Gbps HD 50 mètres de HDMI au-dessus de CAT Metal Enclosure
18Gbps HDMI au-dessus de CAT Extender 50 mètres
1. Introduction
Le supplément de HDMI 18Gbps peut prolonger la vidéo de la haute définition/signal audio et l'IR à sens unique, et la distance est jusqu'à 164ft/50 mètres entre l'émetteur et le récepteur au-dessus d'un câble Cat5e/6 simple. Elle soutient la résolution jusqu'au 4:4 de 4K2K@60Hz : 4, 18Gbps et HDCP 2,2. En outre, le supplément est équipé de la fonction émulation à sens unique d'IR qui tient compte du contrôle de source et d'une sortie de boucle de HDMI.
Le supplément inclut deux unités : unité d'émetteur et unité de récepteur. L'unité d'émetteur est responsable de capturer le signal d'entrée de HDMI et porte le signal par l'intermédiaire d'un câble Cat6 rentable, et d'émettre des signaux de commande d'IR. L'unité de récepteur est responsable signal de commande de recevoir de HDMI de signal et de transmission IR.
Le supplément offre la solution la plus commode pour l'extension de HDMI au-dessus d'un Cat5e/6 simple avec la capacité de fond, et est la solution parfaite pour n'importe quelle application.
2. Caractéristiques
☆ HDMI 2,0, HDCP 2,2/HDCP 1,4 et DVI 1,0 conforme
Le ☆ soutient la largeur de bande 18Gbps
Le ☆ soutient la résolution de vidéo d'entrée et sortie jusqu'au 4:4 de 4k2k@60Hz : 4, se prolonge
distance jusqu'à 164ft/50 mètres
Le ☆ soutient une sortie de boucle de HDMI
Le ☆ soutient la fonction émulation à sens unique d'IR
Le ☆ soutient la fonction de HDR
Le ☆ soutient la fonction du POC (puissance au-dessus de câble), il signifie que l'un ou l'autre d'émetteur
ou le récepteur est alimentation énergie par l'adaptateur de la puissance 12V/1A, l'autre ne fait pas
ayez besoin de l'alimentation d'énergie.)
Le ☆ soutient la fonction automatique de la copie EDID
Design compact de ☆ pour l'installation facile et flexible.
3. Contenu de paquet
①Supplément de 1× HDMI 18Gbps (émetteur)
②Supplément de 1× HDMI 18Gbps (récepteur)
③Câble de sableuse de 1× IR (1,5 mètres)
④câble de récepteur de 1× 20~60KHz IR (1,5 mètres)
⑤1× 12V/1A fermant à clef l'adaptateur de puissance
⑥4× montant des oreilles
⑦Manuel d'utilisation 1×
4. Caractéristiques
| Technique |
| Conformité de HDMI |
HDMI 2,0 |
| Conformité de HDCP |
HDCP 2,2/HDCP 1,4 |
| Largeur de bande visuelle |
18Gbps |
| Résolution visuelle |
Jusqu'au 4:4 4K60Hz : 4 |
| Espace chromatique |
4:4 de RVB/YCbCr : 4, 4:2 de YCbCr : 2/4:2 : 0, 4:4 de YUV : 4 |
| Intensité de la couleur |
8/10/12-bit (1080P60Hz, 4K30Hz, 4K60Hz YCbCr
4:2 : 2/4:2 : 0)
à 8 bits (4:4 4K60Hz : 4)
|
| Formats audio de HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Digital dolby, dolby
TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS
Maître de HD, DTS HD-HRA, DTS-X
|
| Protection d'ESD |
Modèle de corps humain — ±8kV (décharge de hauteur de fuite) &±4kV (décharge de contact) |
| Connexions |
| Émetteur |
Entrées : type A [19-pin de 1x HDMI femelle]
1x ENTRETIENNENT [USB micro, mettent à jour le port]
Sorties : type A [19-pin de 1x HDMI femelle]
SORTIE de 1x IR [Mini-cric stéréo de 3.5mm]
CAT 1x HORS DE [RJ45, femelle de 8 bornes]
|
| Récepteur |
Entrées : 1x IR DANS [Mini-cric stéréo de 3.5mm]
CAT 1x DANS [RJ45, femelle de 8 bornes]
1x ENTRETIENNENT [USB micro, mettent à jour le port]
Sorties : type A [19-pin de 1x HDMI femelle]
|
| Mécanique |
| Logement |
Clôture en métal |
| Couleur |
Noir |
| Dimensions |
Émetteur/récepteur :
61mm [W] x 88mm [D] x 18mm [H]
|
| Poids |
Émetteur : 160g, récepteur : 155g |
| Alimentation d'énergie |
Entrée : C.A. 100 - 240V 50/60Hz
Sortie : C.C 12V/1A
|
| Puissance |
3,84 W |
| Température de fonctionnement |
32 - 104°F/0 - 40°C |
| Température de stockage |
-4 - 140°F/-20 - 60°C |
| Hygrométrie |
20 - Rhésus de 90% (aucune condensation) |
| Résolution/distance |
4K60 - Pieds/mètres |
4K30 / 1080P - pieds/mètres |
| CAT5e |
164ft/50M |
164ft/50M |
| CAT6/6a/7 |
197ft/60M |
230ft/70M |
| HDMI IN/OUT |
10ft/3M |
30ft/10m |
| L'utilisation du câble « de HDMI à grande vitesse de la meilleure qualité » est fortement recommandée. |
5. Contrôles et fonctions d'opération
5,1 panneau d'émetteur
| Nombre |
Nom |
Description de fonction |
| 1 |
SORTIE DE HDMI |
Le port de sortie de boucle de HDMI, se relient au dispositif d'affichage de HDMI tel que la TV ou le projecteur à un câble de HDMI. |
| 2 |
HDMI DEDANS |
Le port d'entrée de HDMI, se relient au dispositif de source de HDMI tel que le joueur DVD ou PS4 à un câble de HDMI. |
| 3 |
SORTIE DE CAT |
Reliez au CAT DANS le port sur le mauvais côté à un câble CAT6. |
| 4 |
Indicateur de puissance
Lampe (verte)
|
La lampe illuminera quand l'émetteur est mis sous tension. |
| 5 |
Signal de données
Voyant
(Orange)
|
La lampe illuminera quand l'émetteur et le récepteur ont la transmission de signal. |
| 6 |
Port de SERVICE |
Pour l'usage mis à jour de progiciels. |
| 7 |
SORTIE D'IR |
Reliez au câble à large bande de sableuse d'IR. Le signal d'IR est de l'IR DANS le port du récepteur. |
| 8 |
C.C 12V |
Alimentation d'énergie de C.C 12V/1A de prise dans l'unité et relier l'adaptateur à un débouché à C.A.
(Note : Le supplément soutient la fonction de POC, il signifie que l'émetteur ou le récepteur est alimentation énergie par l'adaptateur de la puissance 12V/1A, l'autre n'a pas besoin de l'alimentation d'énergie.)
|
5,2 panneau de récepteur
| Nombre |
Nom |
Description de fonction |
| 1 |
SORTIE DE HDMI |
Le port de sortie de HDMI, se relient au dispositif d'affichage de HDMI tel que la TV ou le projecteur à un câble de HDMI. |
| 2 |
CAT DEDANS |
Reliez au CAT HORS du port sur l'extrémité d'émetteur à un câble CAT6. |
| 3 |
Indicateur de puissance
Lampe (verte)
|
La lampe illuminera quand le récepteur est mis sous tension. |
| 4 |
Signal de données
Voyant
(Orange)
|
La lampe illuminera quand l'émetteur et le récepteur ont la transmission de signal. |
| 5 |
Port de SERVICE |
Pour l'usage mis à jour de progiciels. |
| 6 |
IR DEDANS |
Reliez au câble à large bande de récepteur d'IR. Le signal d'IR enverra à l'IR HORS du port de l'émetteur. |
| 7 |
C.C 12V |
Alimentation d'énergie de C.C 12V/1A de prise dans l'unité et relier l'adaptateur à un débouché à C.A.
(Note : Le supplément soutient la fonction de POC, il signifie que l'émetteur ou le récepteur est alimentation énergie par l'adaptateur de la puissance 12V/1A, l'autre n'a pas besoin de l'alimentation d'énergie.)
|
5,3 IR Pin Definition
La définition de la goupille de récepteur et de sableuse d'IR en tant que ci-dessous :
Ce qui suit est diagramme de système d'IR au sujet de la méthode d'utilisation de câble d'IR.
6. Exemple d'application
