HDMI 2x1 MultiViewer avec le PIP

1. introduction

Ce produit est une haute performance 2 par 1 Multi-visionneuse. Il soutient l'affichage de source d'entrée des deux hautes définitions sur un écran.

Comme Multi-visionneuse, il peut montrer sur un écran en 4 modes.

2. caractéristiques

1. Conforme avec HDMI 1.3a, HDCP 1,2 ;

2. Les appuis ont multiplexé l'entrée de HDMI 2 et 1 sortie et 4 modes d'affichage ;

3. Appuis jusqu'à la résolution de la haute définition 1080p ;

4. Écailleur de soutien, écailleur en bas de fonction ;

5. Résolution multi de sortie de soutien ;

6. Format audio numérique LPCM/AC3/DTS de soutien

3. paquet

• Multi-visionneuse de HDMI 2x1 ------------------------------------------------------------------ 1PCS
• Adaptateur d'alimentation CC 5V1A ----------------------------------------------------------------- 1PCS
• Manuel d'exploitation ------------------------------------------------------------------------- 1PCS

image 4.Produicts'pour la Multi-visionneuse de HDMI 2x1 avec le PIP :

5. Caractéristiques

1.Video largeur de bande 225MHz [6.75Gbps]

2.Input met en communication 2 le × HDMI (le type femelle)

3.Output met en communication 1 × HDMI (type femelle),

4.Audio a produit PCM2, 5,1, 7.1CH, le dolby 5,1, DTS5.1

5.Input résolution 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz,

1080p24/30/50/60Hz, 800x600@60, 1024x768@60, 1280x720@60, 1920x1080@60 ;

Résolution 1080p, 1080i, 720p, 1024x768,1360x768 de sortie

Modèle de corps humain de la protection 6.ESD : ±8 kilovolt (décharge de hauteur de fuite) ±4 kilovolt (décharge de contact)

7. C.C de l'alimentation d'énergie 5V/1A (les normes d'US/EU, CE/FCC/UL ont certifié)

8. Dimensionne 70 millimètres (W)×140mm (D)×25 le millimètre (h)

9. Poids 300 g

10. Métal de matériel de châssis

11. Noir de couleur de Silkscreen

12. °F °F~104 de la température de fonctionnement 0 °C~40 °C/32

13. °C de la température de stockage −20 | 60 °C/−4 °F de °F ~140

14. Rhésus de l'hygrométrie 20~ 90 % (sans condensation)

15. Puissance 10W (maximum)

6. contrôles et fonctions d'opération

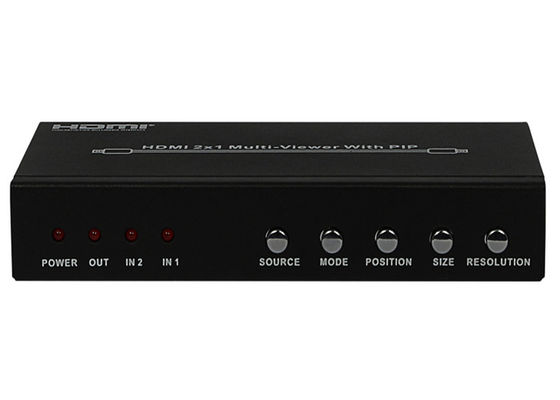

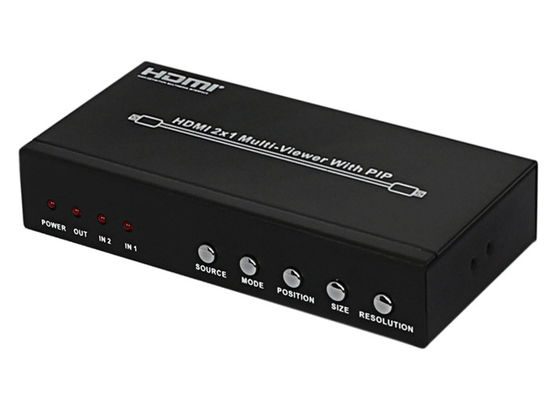

Panneau avant

• PUISSANCE LED : Cette LED rouge illumine quand le dispositif est relié à l'alimentation d'énergie.
• SORTIE LED : Cette LED rouge illumine quand la TV branchent dans la sortie correspondante de HDMI

Port.

• DANS2 LED : Cette LED rouge illumine quand le HDMI IN2 est choisi en tant qu'image principale.
• DANS 1 LED : Cette LED rouge illumine quand le HDMI IN1 est choisi en tant qu'image principale.
• SOURCE : Appuyez sur le bouton pour choisir la source d'entrée en tant qu'image principale, et la LED indiquera la source d'entrée correspondante.
• MODE : Appuyez sur le bouton pour choisir le mode d'affichage. Le ※ voient la description 1.
• POSITION : Appuyez sur le bouton pour choisir la position de la sous image quand en mode de PIP.
• TAILLE : Appuyez sur le bouton pour choisir la taille de la sous image quand en mode de PIP.
• RÉSOLUTION : Appuyez sur le bouton pour choisir la résolution de sortie.

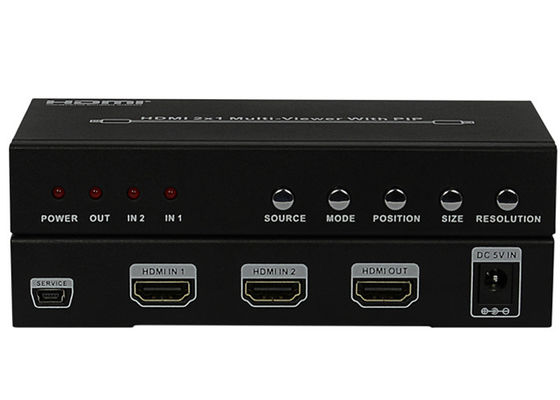

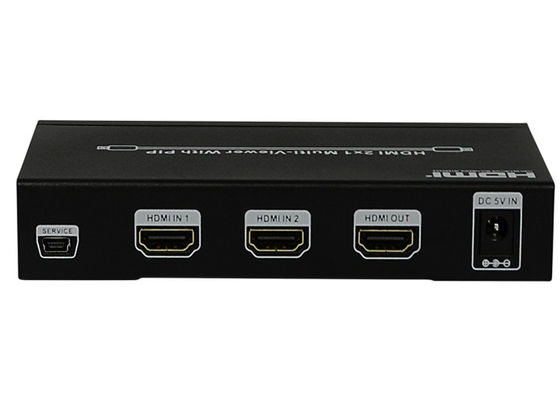

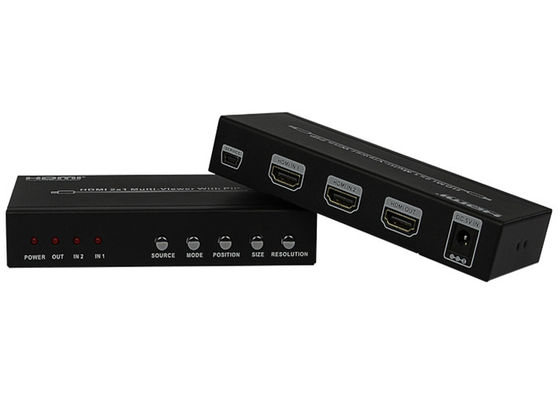

Panneau arrière

• SERVICE : Relié à l'ordinateur par l'intermédiaire de l'outil RS232, et commandé par l'intermédiaire du logiciel de centre-ordinateur.
• HDMI DANS1: Cette fente est où vous reliez la sortie de source de HDMI du DVD, PS3.
• HDMI DANS2: Cette fente est où vous reliez la sortie de source de HDMI du DVD, PS3.
• HDMI A PRODUIT : Ceci raine est où vous reliez la TVHD ou le moniteur au câble de HDMI.
• C.C 5V DEDANS : Branchez l'approvisionnement d'alimentation CC 5V à l'unité et reliez l'adaptateur à la prise murale à C.A.

7. introduction de mode de la description 1 :

1. mode 1 : mode d'Un-vue

2. Mode 2 : Mode de PIP

3. Mode3 : Mode A de POP

4. Mode 4 : Mode B de POP

8. exemple d'application
