Détails sur le produit:
|
| TRASNMITTER: | ÉMETTEUR | Interface: | Sortie d'IDS (BNC femelle) ; Sortie de HDMI (type une femelle) ; Entrée de C.C (femelle de 4pin LEMO |
|---|---|---|---|
| Chaîne de tension d'alimentation: | C.C 7-36V | Chaîne de transmission: | 150 mètres |
| Puissance: | < 6W=""> | Taille: | (L X W X H) : 95.4*152.2*26mm |
| Format visuel d'entrée: | IDS : 3G, HD, et SD-SDI (sélectionné automatiquement) : HDMI : 525i, 625i, 720p 50/59.94/60, 1080i 5 | Intensité de la couleur visuelle de traitement: | RSSI-bleu (5 LED) ; Lien-jaune ; Vert vidéo |
| Mettre en évidence: | Supplément sans fil d'IDS HDMI,supplément sans fil de 150m HDMI,supplément de 150m HDMI Wifi |
||

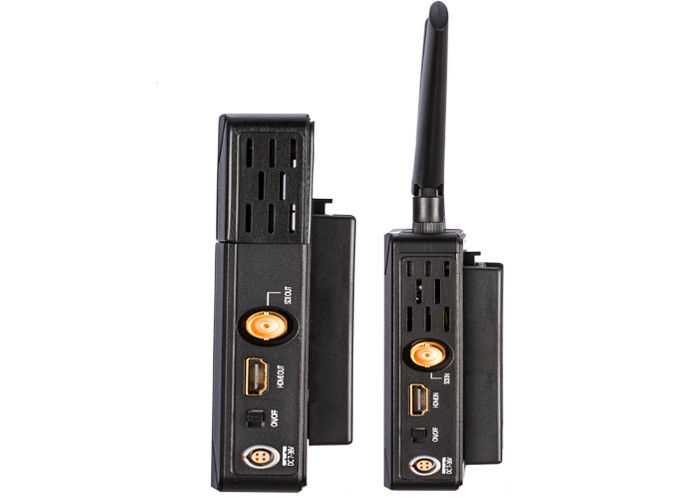

150 mètres de supplément sans fil de 3G IDS HDMI sans toute latence

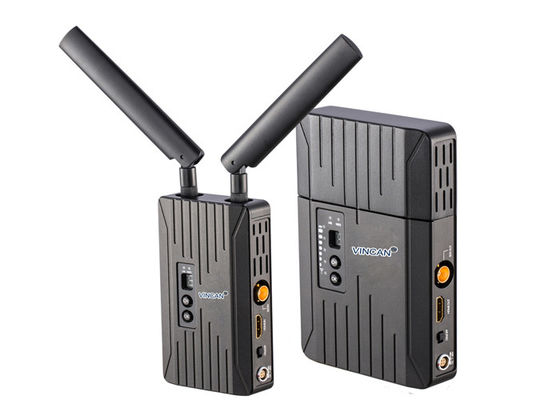

PRO150,150 supplément sans fil des mètres WHDI HDMI&3G-SDI sans toute latence
Caractéristiques :
1. La boucle de batterie de Sony F970, commode pour la batterie de champ installent et remplacement.
2. Tous les ports d'entrée et sortie ont le niveau de protection de +-8 le kilovolt ESD (HBM, décharge de contact). Branchez et jouez – aucun logiciel n'est exigé.
3. prises de puissance professionnelles de la goupille LEMO de la norme 4.
4. Chaque RX (récepteur) appareillé au TX unique (émetteur) dans l'usine.
5. métal industriel et boîtier en plastique avec le refroidissement et la longévité robustes.
6. antenne directrice intégrée de RX.
7. indicateurs de signal du statut de puissance sans fil, du statut visuel et du récepteur RSSI.
8. La housse de transport dure fournir l'eau et la preuve de choc au produit.
Spécifications
|
|
|
/ |
|
IDS : 3G, HD, |
|
|
|
|
|
|
et SD-SDI (sélectionné automatiquement) : |
|
||
|
|
|
|
|
|
||
|
Format visuel de sortie |
|
|
|
HDMI : 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60, 1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60 ; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Intensité de la couleur visuelle de traitement |
|
Lien-jaune ; Vert vidéo |
|
RSSI-bleu (5 LED) ; Lien-jaune ; |
|
|
|
|
|
Vert vidéo |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Bande de fréquence |
|
5.1-5.9GHz, configurable avec la Chine, |
|
5.1-5.9GHz, configurable avec la Chine, |
|
|
|
|
L'Amérique du Nord, l'Europe, etc. |
|
L'Amérique du Nord, l'Europe, etc. |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Mode de modulation |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Puissance de transmission |
|
15dBm maximum |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sensibilité de récepteur |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Largeur de bande occupée |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Température ambiante |
|
0-40℃ (la température fonctionnante) ; |
|
0-40℃ (la température fonctionnante) ; |
|
|
|
|
|
-20-60℃ (température de stockage) |
|
-20-60℃ (température de stockage) |
|
|
|
|
|
|
|
|
|
|
Installation
1) Assurez que la sortie visuelle de source de la caméra est CORRECT, et le moniteur de HD est mis et commuté sous tension à l'entrée-vidéo reliée
port.
2) Assurez que 2 antennes de TX sont installées. Pour des résultats optimaux placez les doubles antennes sous forme de « V » et maintenez la ligne dégagée de
vue entre l'émetteur et le récepteur. Ci-dessous figure pour votre référence
3) Assurez tous les entrée, sortie IDS ou câbles de HDMI sont reliés.
4) Assurez que l'émetteur et le récepteur sont actionnés par l'intermédiaire de la batterie ou de l'entrée de C.C. Mettez alors en marche le commutateur électrique de l'émetteur et du récepteur respectivement. L'indicateur de PUISSANCE s'allumera alors.
5) Assurez que l'émetteur et le récepteur est placé avec la même fréquence.
6) Si la caméra est sur et l'entrée-vidéo est CORRECTE, l'indicateur VISUEL de côté de TX s'allumera.
7) Avant que RX ait fini la liaison sans fil avec TX, les indicateurs de RSSI et les indicateurs VISUELS sont éteints ; quand la liaison sans fil est faite, les indicateurs de RSSI vont le faire
allumez d'abord et indiquez la force du signal. Si le récepteur détecte la normale visuelle sans fil intérieurement de l'interface d'air, VIDÉO
l'indicateur s'allumera. Avant cela, si d'IDS ou de HDMI de vidéo le port du récepteur a le moniteur de HD relié, il montrera un OSD de
Lien se reliant aussi dans la figure ci-dessous.
8) Le système passera 20-30 secondes construisant le lien, selon la force de lien et l'état de canal de signal. Quand la liaison sans fil est
a établi la lumière de RSSI illuminera, indiquant la force du signal sans fil actuelle, les indicateurs de VIDO s'allumeront, et le moniteur relié de HD
jouera la vidéo et l'audio en temps réel.
Sélection de fréquence
Le système sans fil de transmission fonctionne dans la bande de fréquence 5.1-5.9GHz et peut être avec souplesse configuré à d'autres bandes autorisée ou d'ISM à
adaptez aux différentes régions globales. Le panneau avant de l'émetteur comporte un bouton de sélection de fréquence (voyez au-dessous de l'illustration), qui
fournit un maximum de 4 canaux de fréquence réalisables, et soutient un maximum de 4 unités simultanées de récepteur.
