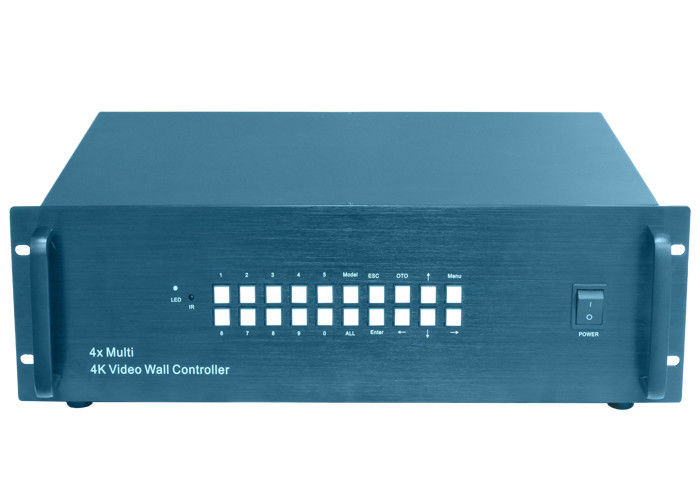

4 entrez 16 la sortie 4K HDMI Matrix et contrôleur visuel de mur

introduction intégrée de processeur :

Les productis un 4K multifonctionnel Matrix-épissant le processeur intégré, sa fonction principale est de réaliser la commutation libre entre conventionnel

contrôleur et matrice de mur de la vidéo 4K, réalisant l'effet d'une machine avec à double utilisation. C'est non seulement 16 un contrôleur de mur de vidéo du canal 4K,

mais également des 4 dans le changeur de la matrice 16. Les supports produits 4 canaux de signal de 4K HDMI entrent, et soutiennent jusqu'à 16 canaux de

Sortie de signal de HDMI.

La sortie de MXN est soutenue en mode de épissure, et 4 signaux d'entrée 4K peuvent être commutés librement. Tous les signaux d'entrée peuvent être commutés au grand écran pour l'affichage de épissure, et la vidéo audio et correspondante sont sortie synchroniquement. En mode de matrice, elle soutient la commutation arbitraire de l'entrée et sortie, soutient la fonction de changement sans couture, et réalise la commutation rapide sans écran noir. La matrice soutient également la fonction de prévision de 4 écrans, qui montre 4 entrées sur un affichage en même temps.

Avec des fonctions supérieures, le produit convient pour différents projets visuels de surveillance, projets de épissure à grande échelle, halls d'exposition, centres de contrôle, etc.

Caractéristiques :

Le *** soutiennent 4 entrées de HDMI, 2 HDMI2.0, 2 HDMI1.4, jusqu'à 4K60HZ, compatibilité ascendante ;

Les appuis de *** jusqu'à 16 sorties, la résolution de sortie soutient 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ (épissure), la résolution de sortie peuvent être commutés ;

machine tout-en-un de type carte d'épissure et de matrice de ***, une clé pour réaliser la commutation libre ;

Le mode de épissure de *** soutient l'épissure faite sur commande de MXN ;

Le *** soutiennent la fonction de 180 degrés de rotation de n'importe quelle image d'unité de visualisation, et soutiennent l'écran supérieur d'affichage à cristaux liquides pour s'inverser ;

Le bord de *** protégeant la fonction, mode de épissure soutient l'ajustement de épissure horizontal et vertical ;

Le mode de Matrix de *** soutient la fonction de changement sans couture ;

Le mode de Matrix de *** soutient n'importe quel affichage de fente d'écran de la sortie 4 ;

Le *** soutiennent à télécommande, RS232, TCP-IP (adapté aux besoins du client), contrôle de bouton de châssis ;

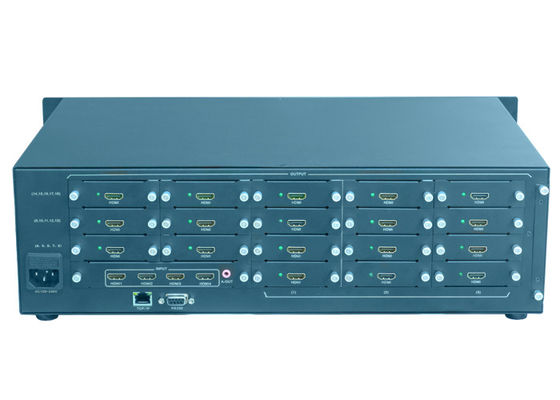

Le châssis 3U standard de ***, peut être directement installé dans l'armoire standard ;

Spécifications :

1, signal d'entrée et sortie

L'entrée de signal de soutien 4 HDMI, le signal d'entrée peut être commutée par les boutons de châssis et à télécommande, les appuis les plus de haute résolution 4K@60HZ ;

Il soutient la sortie de signal de jusqu'à 16 HDMI, et la résolution de sortie soutient 1920x1080@60HZ, 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ, qui peut être commuté librement.

2, fonction de Matrix-épissure intégrée

Le produit intègre les fonctions de la matrice et de l'épissure. Il peut être employé comme contrôleur visuel conventionnel de mur de 16 canaux ou changeurs de l'entrée 4 et à sorties multiples de matrice. L'utilisateur peut librement commuter au mode désiré par les boutons à télécommande ou de châssis.

3, fonction de Matrix

La fonction de matrice de produit est une matrice à sorties multiples de 4 entrées, avec la fonction de changement libre de la matrice conventionnelle, qui peut réaliser la commutation arbitraire de l'entrée et sortie, et a également la fonction de prévision, qui peut montrer 4 signaux d'entrée sur un écran de visualisation. En outre, la matrice a également la fonction de la commutation sans couture, aucun retard en commutant, aucune opération noire d'écran, simple et rapide.

4, fonction de épissure
La fonction de épissure du produit adopte une méthode de conception modulaire. Les modules de sortie peuvent être ajoutés ou réduits selon des besoins de l'utilisateur. Une machine simple peut réaliser un maximum de 16 sorties de épissure de signal de HDMI. Selon des besoins de l'utilisateur, une machine simple peut être 2x2 adapté aux besoins du client, 3x3, 1x2, 2x3, divers modes de épissure tels que 3x2, 2x4, 4x2, 2x5, 5x2, etc.

5, à télécommande infrarouge

L'à télécommande peut être employé pour placer n'importe quel mode de épissure ou commutation arbitraire d'entrée et sortie dans le mode de matrice, qui est simple et commode.

6, contrôle de bouton de châssis

Par le contrôle de châssis, vous pouvez rapidement commuter le mode de matrice ou le mode de épissure ; vous pouvez placer n'importe quel mode de épissure, ou réalisez la commutation arbitraire de l'entrée et sortie du mode de matrice.

7, contrôle d'ordinateur serveur

Reliant le logiciel d'ordinateur serveur par la porte série, vous pouvez placer n'importe quel mode de épissure ou commutation arbitraire d'entrée et sortie dans le mode de matrice avec une clé.

8, contrôle central

La la machine tout-en-un de productmatrix-épissure ouvre les codes de contrôle utilisés généralement. Les utilisateurs peuvent écrire les codes de contrôle dans le système de contrôle central selon leurs besoins, et utilisent le contrôle central pour le contrôle centralisé ;

Topologie de produit
