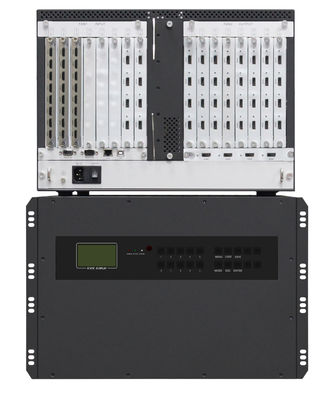

Contrôleur visuel de mur de série de WL-HDVP avec l'enveloppe de 1 U, de 2 U, de 3,5 U et de 7 U

Contrôleur de mur vidéo série WL-HDVP avec boîtier 1 U, 2 U, 3,5 U et 7 U

5 étapes faciles pour sélectionner le bon modèle de contrôleur de mur vidéo Winlink (WL-HDVP) pour votre mur vidéo.

Comment sélectionner leWinlinkModèle VWC (Video Wall Controller) qui vous convient ?

Les contrôleurs Winlink VWC sont conçus de manière modulaire avec un châssis, des cartes d'entrée, des cartes de sortie et d'autres composants fonctionnels,

ce qui facilite grandement la sélection de la configuration.

Étape I : confirmez le nombre de ports d'entrée/sortie (E/S) requis.

Prenons par exemple un projet de mur vidéo 2x4.Dans ce cas, vous auriez besoin de 8x sorties.Si, par exemple, connectez-vous à 8 signaux PC et

4 signaux DVD, le nombre total d'entrées serait de 12x.Avec ce type de projet de mur vidéo, vous pouvez confirmer la sortie 8x et

12x signaux d'entrée.(Reportez-vous à la photo ci-dessous)

Étape II : Confirmez les interfaces de signal d'E/S.

Comme les cartes d'entrée et de sortie de Winlink sont basées sur une conception modulaire, l'utilisateur doit spécifier les interfaces de signal dont il a besoin pour que le châssis matériel puisse être rempli avec les cartes associées.Dans ce projet, les sorties ont des interfaces DVI et les entrées sont des interfaces HDMI et DVI.Cela signifie que vous auriez besoin de plusieurs cartes de sortie DVI, cartes d'entrée HDMI et DVI.Winlink remplira le châssis avec les cartes d'E/S corrélatives en fonction de la demande de l'acheteur en usine avant l'expédition.

Carte d'entrée HDMI 4 canaux

Carte d'entrée DVI 4 canaux

Carte de sortie DVI 4 canaux

Étape 3 : Confirmez les quantités de cartes d'E/S (ou de logements).

Dans ce projet qui nécessite 8x sorties DVI, 8x entrées HMDI et 4x entrées DVI.

Vous auriez besoin de 2x cartes d'entrée HDMI 4 canaux (4x ports d'entrée par carte), 1x pcs 4 canaux

Cartes d'entrée DVI (4 ports d'entrée par carte) et 2 cartes de sortie DVI à 4 canaux (4 ports de sortie par carte).

Voir la liste ci-dessous :

Liste des cartes E/S

Étape IV : Sélectionnez votreWinlinkchâssis.

Les Winlink WL-HDVP ont des modèles comprenant 1 U, 2 U, 3,5 U et 7U pour le châssis.Châssis de taille 1U

qui prend en charge 1 emplacement d'entrée et 1 emplacement de sortie. Châssis de taille 2U qui prend en charge 2 emplacements d'entrée et 2 emplacements de sortie.

Châssis de taille U 3,5 qui prend en charge 5 emplacements d'entrée et 6 emplacements de sortie.Châssis de taille 7U prenant en charge 8 emplacements d'entrée

et 9 emplacements de sortie.

Maintenant que vous avez votre liste finale et que vous pouvez déposer votre commande, attendez de profiter de votre journée de déballage !

Pour plus de détails, veuillez contacter Winlink viawww.video-wallcontroller.comou sales@winlinktech.com.
