Détails sur le produit:
|
| Nom de produit: | 4K ultra mince HDMI par l'intermédiaire de mètre Exender de HDBaseT 70 avec 6 ports de sortie de HDB | Connecteur de HDBaseT: | RJ45 |
|---|---|---|---|
| Distance de HDBaseT: | 70 mètres et 100 mètres | Largeur de bande: | 10,2 GBP |
| Version de HDBaseT: | V1.0 | Spécifications d'IR: | Appui 0 ~38 kilohertz |
| Mettre en évidence: | supplément visuel de 70M USB,Supplément visuel d'Unix USB,Supplément visuel de Windows HD |
||
APERÇU DE PRODUIT :
Émetteur :
①SORTIE de HDBaseT : Reliez au récepteur que l'unité avec un câble CAT5e/6/7 simple pour la transmission de tous les signaux de données inclut la puissance.
(2) IR OUTConnect à la sableuse d'IR pour transmettre des signaux d'IR aux dispositifs dans le champ de vision direct de la sableuse d'IR.
⑶IR DEDANS : Reliez au supplément d'IR pour développer la gamme de contrôle d'IR du dispositif lointain. Assurez-vous que l'extérieur étant employé est dans le champ de vision direct du supplément d'IR.
④HDBaseT LED active : Cette LED clignotera par seconde quand puissance de dispositif dessus.
⑤Lien LED de HDBaseT : Cette LED illuminera quand le lien de HDBaseT est établi entre l'émetteur et le récepteur.
①HDMI DEDANS : Se relie à l'équipement de source de HDMI tel qu'un joueur de DVD ou de Blu-ray.
②RS232 : Reliez à un PC ou à un ordinateur portable par l'intermédiaire du terminal RS232 au D-sous câble de 9 bornes pour la transmission des commandes RS-232.
(3) HDCP LED : Cette LED clignotera quand le dispositif n'a aucun HDCP, illuminer toujours quand le dispositif a HDCP.
Récepteur :
①HDBaseT DEDANS : Reliez au récepteur que l'unité avec un câble CAT5e/6/7 simple pour la transmission de tous les signaux de données inclut la puissance.
②IR OUTConnect à la sableuse d'IR pour transmettre des signaux d'IR aux dispositifs dans le champ de vision direct de la sableuse d'IR.
③IR DEDANS : Reliez au supplément d'IR pour développer la gamme de contrôle d'IR du dispositif lointain. Assurez-vous que l'extérieur étant employé est dans le champ de vision direct du supplément d'IR.
④HDBaseT LED active : Cette LED clignotera par seconde quand puissance de dispositif dessus.
⑤Lien LED de HDBaseT : Cette LED illuminera quand le lien de HDBaseT est établi entre l'émetteur et le récepteur.
⑥C.C 12V : Branchez l'approvisionnement d'alimentation CC 12V à l'unité et reliez l'adaptateur à un débouché à C.A.
①SORTIE DE HDMI : Se relie à l'équipement de source de HDMI tel qu'un joueur de DVD ou de Blu-ray.
②RS232 : Reliez à un PC ou à un ordinateur portable par l'intermédiaire du terminal RS232 au D-sous câble de 9 bornes pour la transmission des commandes RS-232.
③HDCP LED : Cette LED clignotera quand le dispositif n'a aucun HDCP, illuminer toujours quand le dispositif a HDCP.
Caractéristiques de production
| Fonction | Nombre de signal d'entrée | Émetteur : 6-CH (DVI, HDMI, IR, commutateur à distance) |
| Nombre du signal de sortie | Récepteur : 1CH (DVI, HDMI, IR, commutateur à distance) | |
| Distance de transmission |
WLHDB-USB70 : 0-70m WLHDB-USB100 : 0-100m |
|
| Représentation de transmission vidéo | Interface d'entrée-vidéo | HDMI et DVI-I (seul signal de soutien DVI-D) |
| Interface de sortie vidéo | HDMI et DVI-I (seul signal de soutien DVI-D) | |
| Résolution | 1080p/1080i/720p/720i/576p/576i/480p/480i appui maximum 4K×2K | |
| Vitesse de transfert maximum | 10Gbps | |
| IR | Interface à télécommande | port audio de 3.5mm |
| Interface à télécommande | Signal à télécommande d'IR | |
| USB | Protocole | Seulement clavier et souris d'USB de soutien |
| Alimentation d'énergie | Chaîne de tension |
Entrée : AC110V-220V, 50/60HZ Sortie : DC9V/1A |
| Puissance |
Émetteur : 5W Récepteur : 5W |
|
| Attribut d'aspect | Taille (L×W×H) |
Émetteur : 112.4mm×78.9mm×27.9mm Récepteur : 112.4mm×78.9mm×27.9mm |
| Matériel | Enveloppe en acier | |
| Couleur | Noir | |
| Environnement de fonctionnement | Température de stockage | -40-80℃ |
| Hygrométrie | 0-95% (aucune condensation) | |
| La température fonctionnante | -15℃-55℃ | |

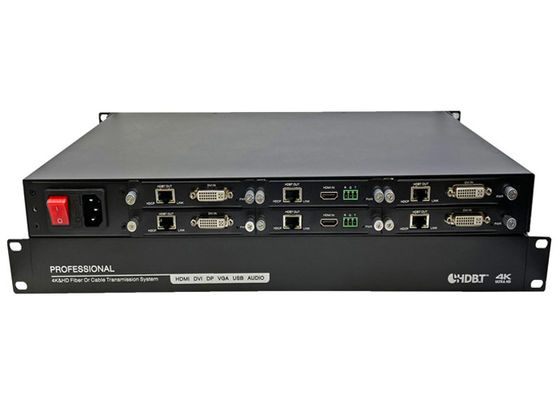

| Nom de produit | 4K ultra mince HDMI par l'intermédiaire de mètre Exender de HDBaseT 70 avec 6 ports de sortie de HDBaseT | |
Utilisant le diagramme d'application :
4K ultra mince HDMI par l'intermédiaire de mètre Exender de HDBaseT 70 avec 6 ports de sortie de HDBaseT
