1080P MINI HDMI au convertisseur d'écart-type/HD/3G IDS avec HDMI1.3 HDCP1.1/1,2

1,0 introduction

Le MINI HDMI au convertisseur d'IDS permet à des signaux de HDMI d'être montrés sur l'affichage d'IDS tout en assurant la haute

débits binaires de 2,970 Gbit/s pour te donner le signal de haute résolution sans toute perte. Pour des professionnels ceci signifie

qu'il est maintenant plus facile de convertir votre signal élevé du def HDMI avec l'audio en IDS pour la transmission de fond

et montrez votre travail sur l'affichage d'IDS.

2,0 caractéristiques

Le *** soutiennent HDMI1.3 HDCP1.1/1.2 ;

Le *** montre la source de HDMI sur l'affichage d'IDS. ;

L'interface d'IDS fonctionne aux débits binaires de 2,970 Gbit/s, 2.970/1.001 Gbit/s ;

1,485 Gbit/s, 1.485/1.001 Gbit/s et 270 Mb/s. ;

Le *** soutient des synchronisations d'entrée de HDMI : 480i@59.94, 576i, 720p@50/59.94/60,

1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60. ;

Le *** convertit le signal de HDMI en IDS : 480i/576i à SD-SDI (SMPTE 259M-C, aux débits binaires de 270 Mbits/s)

720p/1080i à HD-SDI (SMPTE 292M, aux débits binaires de 1,485 Gbit/s ou de 1.485/1.001 Gbit/s) 1080p à 3G-SDI

(SMPTE 424M/425M-AB, aux débits binaires de 2,970 Gbit/s et de 2.970/1.001 Gbit/s).

Le *** soutient la distance de sortie d'IDS jusqu'à 100 mètres (3G-SDI), 200 mètres (HD-SDI), ou 300 mètres (SD-SDI) ;

*** 1080P MINI HDMI au convertisseur d'écart-type/HD/3G IDS avec HDMI1.3 HDCP1.1/1.2

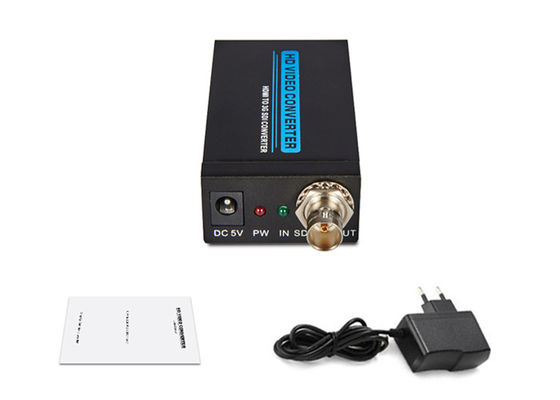

3,0 accessoires de empaquetage :

Avant d'essayer d'employer cette unité, vérifiez svp l'emballage et assurez-vous que les articles suivants sont contenus

dans le carton de expédition :

(1) 1080P MINI HDMI au convertisseur d'écart-type/HD/3G IDS ------------------------------1Pcs

(adaptateur d'alimentation CC 2) 5V---------------------------------------1Pcs

manuel d'utilisation (de 3)---------------------------------------------------1Pcs

4,0 caractéristiques

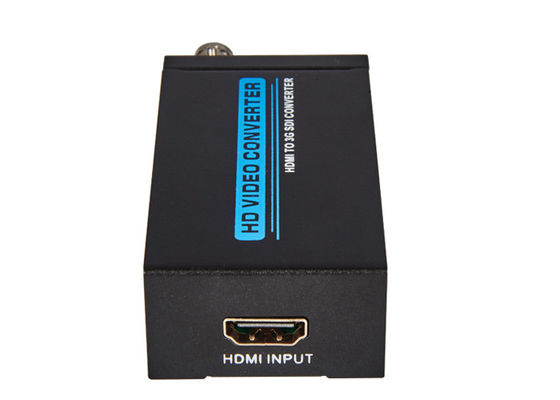

Port d'entrée ---------------------------------------------------------------------------1 x HDMI ;

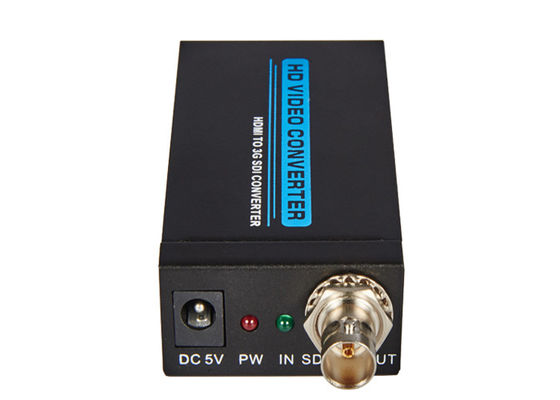

Port de sortie---------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI) ;

Débits de transmission d'IDS----------------------2,970 Gbit/s et 2.970/1.001 Gbit/s

Résolution d'In/Output------480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60 ;

Alimentation d'énergie--------------------------------------------------------------------------C.C 5V ;

Modèle de corps humain de protection d'ESD---------------------±8kV (décharge de hauteur de fuite)

±4kV (décharge de contact) ;

Dimension-----------------------------------------------------82mm x 43.5mm x 23mm ;

Poids------------------------------------------------------------------------------------150g ;

Température de fonctionnement----------------------------------0°C | 40°C/32°F | 104°F ;

Température de stockage------------------------------------20°C | 60°C/-4°F | 140°F ;

humidité elative-------------------------------------20 | Rhésus de 90% (sans condensation) ;

Puissance (maximum)-------------------------------------------------------------5W ;

Nom de produit-----------------1080P MINI HDMI au convertisseur d'écart-type/HD/3G IDS avec HDMI1.3 HDCP1.1/1.2 ;

5,0 connexion et opération

5,01 reliez le câble de HDMI entre la source de signal de HDMI et l'ENTRÉE de HDMI

du convertisseur.

5,02 reliez le câble coaxial de liaison entre le convertisseur et l'affichage d'IDS.

5,03 reliez l'adaptateur de puissance entre le convertisseur et le débouché.

5,04 ouvert l'alimentation d'énergie en source de signal de HDMI et affichage. Choisissez

correspondant l'entrée des ports, puis lui fonctionne.
