MINI écart-type 1080P/HD/3G IDS au convertisseur de HDMI avec HDMI1.3 HDCP1.1/1,2

1,0 introduction

L'IDS au convertisseur de HDMI permet les signaux SD-SDI, HD-SDI et 3G-SDI pour être montré sur des affichages de HDMI/SDI

tout en assurant des débits binaires élevés de 2,970 Gbit/s pour te donner la transmission rapide de signal sans toute perte.

Pour des professionnels ceci signifie qu'il est maintenant plus facile de distribuer et prolonger votre signal de 3G IDS

tout en te donnant la capacité de montrer votre travail sur grâce d'affichages de HDMI au établi dans le convertisseur de HDMI.

En outre, grâce au boucle-à travers la conception 3G-SDI, utilisateurs peut apprécier l'IDS et

Affichages de HDMI en même temps.

2,0 caractéristiques

1) Opération à 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s

et 270Mbits/s. ;

2)Soutient SMPTE 425M (niveau A et niveau B), SMPTE 424M,

SMPTE 292M, SMPTE 259M-C. ;

3)Sortie égalisée et re-synchronisée de boucle• De-embedder audio intégré pour a

maximum de 8 canaux, 48 kilohertz d'audio. ;

4)Détection automatique de mode visuel (3G/SD/HD) ;

5)Conversion de SMPTE 425M B de niveau pour niveler un 1080p 50/59.94/

60 4:2 : bit 2 10. ;

6)Reliez à d'autres unités pour prolonger votre signal au-dessus de longues distances. ;

7)Affichage simultané avec des signaux d'IDS et de HDMI ;

8)Les appuis signalent des distances de transmission jusqu'à de 300M pour des signaux d'IDS,

200M pour des signaux de HD et 100M pour les signaux 3G ;

9)MINI écart-type 1080P/HD/3G IDS au convertisseur de HDMI avec HDMI1.3 HDCP1.1/1.2 ;

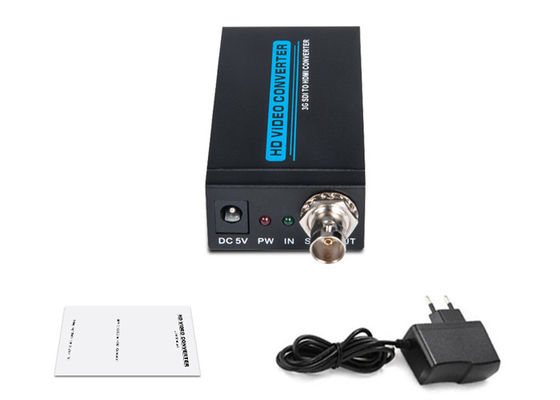

3,0 accessoires de empaquetage :

Avant d'essayer d'employer cette unité, vérifiez svp l'emballage et assurez-vous

des articles suivants sont contenus dans le carton de expédition :

(1) IDS AU CONVERTISSEUR DE HDMI------------------------------1Pcs

(adaptateur d'alimentation CC 2) 5V---------------------------------------1Pcs

manuel d'utilisation (de 3)---------------------------------------------------1Pcs

4,0 caractéristiques

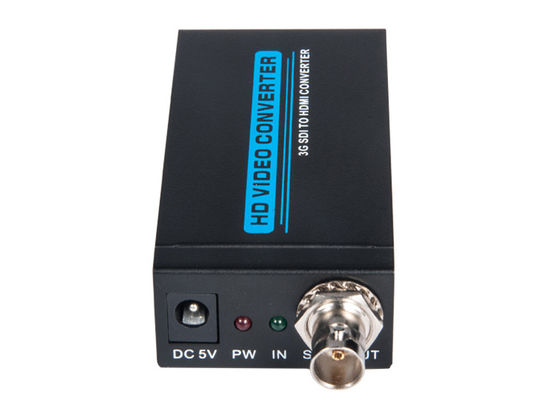

Port d'entrée -----------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI) ;

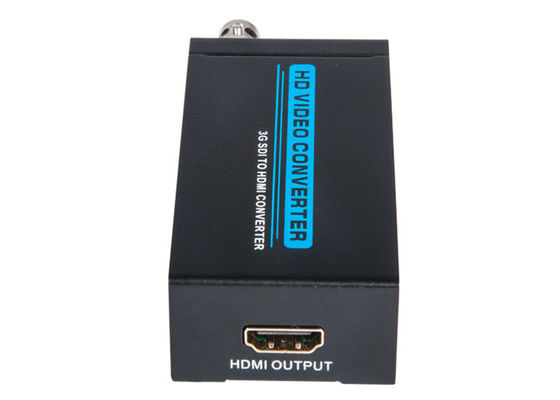

Port de sortie--------------------------------------------------------------------------1 x HDMI ;

Débits de transmission d'IDS----------------------2,970 Gbit/s et 2.970/1.001 Gbit/s

Résolution d'In/Output------480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60 ;

Alimentation d'énergie--------------------------------------------------------------------------C.C 5V ;

Modèle de corps humain de protection d'ESD --------------------±8kV (décharge de hauteur de fuite)

±4kV (décharge de contact) ;

Dimension-----------------------------------------------------82mm x 43.5mm x 23mm ;

Poids------------------------------------------------------------------------------------150g ;

Température de fonctionnement----------------------------------0°C | 40°C/32°F | 104°F ;

Température de stockage------------------------------------20°C | 60°C/-4°F | 140°F ;

humidité elative-------------------------------------20 | Rhésus de 90% (sans condensation) ;

Puissance (maximum)-------------------------------------------------------------5W ;

Nom de produit--------------------MINI écart-type 1080P/HD/3G IDS au convertisseur de HDMI avec HDMI1.3 HDCP1.1/1.2 ;

5,0 connexion et opération

5,01 reliez le câble coaxial de liaison entre la source de signal d'IDS et l'ENTRÉE d'IDS

du convertisseur.

5,02 reliez le câble de HDMI entre le convertisseur et l'affichage de HDMI.

5,03 reliez l'adaptateur de puissance entre le convertisseur et le débouché.

5,04 ouvert l'alimentation d'énergie en source de signal de HDMI et affichage. Choisissez

correspondant l'entrée des ports, puis lui fonctionne.
