1.Introduction au projet

La boîte de mise à l'échelle multi-entrées avec sortie HDMI prend en charge 9 entrées de 4xHDMI et 1xVGA ((YPbPr,CVBS).
La source d'entrée est capable de basculer et d'évoluer pour adopter une résolution puis de transmettre sur une sortie HDMI.
La résolution HDTV est réalisable, le système peut être contrôlé et configuré en utilisant facilement le bouton du panneau,
Cette boîte à échelle est une solution appropriée à des fins de présentation en classe et en salle de conférence.

2.Caractéristiques

• Compatible avec le HDMI2.0/1.4b, le HDCP2.2/1.4;

• Prise en charge de plusieurs entrées: 4 x HDMI, 1 x VGA (YPbPr, CVBS);

• Prise en charge des résolutions d'entrée HDMI jusqu'à 4K UHD 4:4Les résultats sont publiés dans le journal officiel de l'OMS.

• Prise en charge des résolutions de sortie allant jusqu'à 4K UHD 4:4Les résultats sont les suivants:

• Prise en charge de deux modes de commutation d'entrée: automatique ou manuel;

• soutenir la gestion de l'EDID;

• "Propulsion" de l'unité d'alimentation de la centrale électrique de la centrale électrique de la centrale.

• L'appareil peut être commandé via un bouton tactile, une télécommande IR et un RS-232;

• Prise en charge de la mise à niveau du logiciel USB en ligne;

3.Contenu de l' emballage

• 1xSwitcher à échelle multi-format

• 2xMontage des oreilles

• 1xUnité de télécommande

• 1xIR câble de récepteur.

• 1x12V/1A Adaptateur de puissance

• 1x 3RCA (femelle) à D-SUB (homme) câble

• 1x3,5mm jack (homme) à 2RCA (femme) câble

• 1xManuel de l'utilisateur

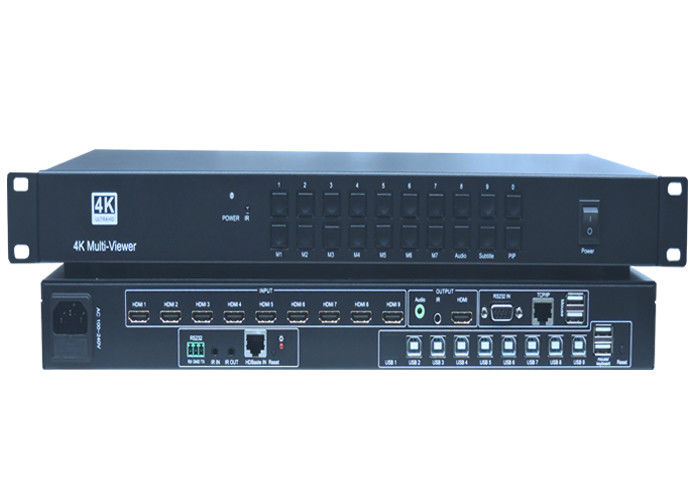

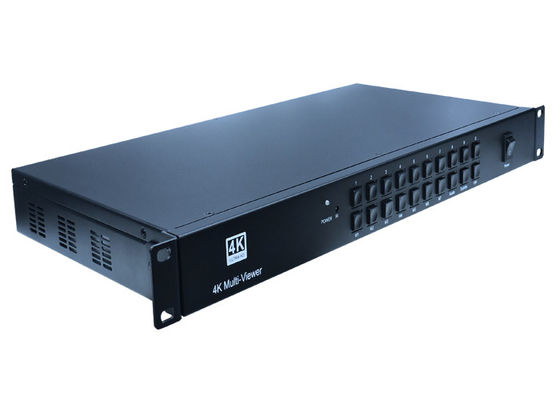

• Voici les images pourCommutateur de présentation 9X1 4K2K 60Hz avec port de sortie HDMI

4.Les spécifications

5. Contrôles et fonctions d'exploitation

1.1Panneau avant

❶Bouton d'alimentation et indicateur:

Commute entre le mode de veille et le mode de travail. Lorsque cet appareil est mis en mode veille, l'indicateur devient rouge. Lors du passage au mode de travail, l'indicateur devient bleu.
❷ fenêtre IR:
Réception du signal IR de l'unité de télécommande qui est fournie avec commutateur de scaler.

❸Les boutons d'entrée Source et Auto:

Appuyez sur ces boutons pour sélectionner la source. La source active sera éclairée par les indicateurs correspondants sur le panneau avant. bouton AUTO pour le mode de commutation automatique ou manuelle,lorsque l'indicateur devient bleu, le dispositif passe en mode commutation automatique, lorsque l'indicateur s'éteint, le dispositif passe en mode commutation manuelle.
❹Les boutons de résolution de sortie:
Appuyez sur ces boutons pour sélectionner les résolutions de sortie.

1080P60,720P60; pour plus d'autres options de résolutions, veuillez utiliser la télécommande ou

Des outils de contrôle RS-232.

1.2Panneau arrière


❶Résultats:
Connectez-le à un écran HDMI ou à un récepteur AV pour la sortie vidéo et audio.
Sortie audio stéréo L/R vers le port d'entrée audio analogique de votre amplificateur.
❷Résultats:

Les ports d'entrée comprennent 4 ports d'entrée HDMI et 1 ports d'entrée VGA.

Les formats d'entrée YPbPr, C-video et VGA.

❸Contrôle:

USB
Port USB se connecte avec le disque flash USB ou autre stockage qui contient le logiciel
le fichier de mise à jour pour mettre à jour le micrologiciel du système.

Résistance à la compression
Port de commande en série, connecteur à vis captive 3p, se connecte à un dispositif de commande (tel que
comme un ordinateur) pour contrôler le commutateur à échelle.

IR
Se connecte au récepteur IR pour recevoir les signaux IR envoyés par la télécommande IR ou la télécommande IR

le contrôleur d'un autre dispositif.

❹Le pouvoir:

Branchez l'alimentation en courant continu de 12 V dans l'unité et connectez l'adaptateur à une prise CA.

❺Pour les véhicules à moteur:

Commutateur d'allumage/arrêt.


• ❶Appuyez sur ce bouton pour activer le commutateur d'échelle ou réglez-le en mode veille.

• ❷Appuyez sur ce bouton pour éteindre ou désactiver la sortie audio.

• ❸Appuyez sur ce bouton pour activer la fonction de réglage automatique de l'entrée VGA;

• ❹Appuyez sur ces boutons pour sélectionner les sources d'entrée.

• ❺Appuyez sur ce bouton pour sélectionner la résolution de sortie HDMI. (Appuyez et maintenez enfoncé 5 secondes ou plus, la résolution de sortie HDMI sera réinitialisée à 720p60Hz.)

• ❻Boutons de fonctionnement du menu:
  MENU: appuyez pour entrer dans le menu OSD.

EXIT: appuyez pour quitter le menu OSD.
OK: bouton de confirmation.

Pour le réglage de la valeur de l'OSD, le bouton UP/DWON/LEFT/RIGHT.

• ❼VOL-/+: diminuer ou augmenter le volume audio, MIC-/+: non utilisé.

6. Diagramme de connexion
