Détails sur le produit:
|
| Conformité HDMI: | Pour les appareils de télécommunications électriques | Conformité HDCP: | HDCP 2.2/1. Je vous en prie.4 |
|---|---|---|---|
| Résolutions d'entrée vidéo: | HDMI: jusqu'à 4K2K@50/60Hz:4:4) | Résolutions de sortie HDMI: | 4K2K@60Hz |
| Formats audio: | LPCM 2.0CH | Protection contre la DSE: | Modèle de corps humain ± 8 kV (décharge dans l'espace aérien) et ± 4 kV (décharge par contact) |
| Logements: | Métal | Couleur: | Noir |
| Les dimensions: | Le nombre total d'unités d'équipement est déterminé en fonction de la taille de l'équipement. | Le poids: | 1250 [g] |
| Énergie: | Adaptateur DC 24V/1A (normes américaines/UE, certifié CE/FCC/UL) | Consommation d'électricité: | 9W [unité principale] 18W [unité principale + récepteur HDBaseT] |
| Température de fonctionnement: | 32 à 104 ° F / 0 à 40 ° C | Température de stockage: | -4 à 140 °F / -20 à 60 °C |
| Humidité relative: | RH 20 à 90% (pas de condensation) | Résolutions de sortie HDMI/HDBT: | 4K2K@30Hz |
| Mettre en évidence: | 5X1 HDMI Multiviewer,HDCP 2,2 HDMI Multiviewer |
||
8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT Port de sortie de 70 mètres
1.Introduction au projet
Le8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT Port de sortie de 70 mètresPrend en charge 9 entrées, dont 3 ports HDMI, 1 VGA (YPbPr / CVBS) et 1 DisplayPort, évoluant vers les sorties HDMI et HDBase (Mirrors).,Le processeur audio offre un mixeur automatique et un contrôle de gain automatique pour mélanger ou réduire l'audio de fond afin d'améliorer la source audio principale.Le système peut être contrôlé et configuré facilement via TelnetCe commutateur est une solution adaptée aux besoins de présentation en classe et en salle de conférence.
2.Caractéristiques
HDMI 2.0b, compatible avec le protocole HDCP 2.2
3xHDMI, 1xVGA ((YPbPr/CVBS), 1xDisplayPort, 1xMIC In, 4x déséquilibre de l'entrée audio
Les sorties HDMI et HDBaseT (70M) (miroirées)
Résolutions vidéo HDMI/DP allant jusqu'à 4K2K@60Hz:4Le nombre de fois où les données sont utilisées est supérieur ou égal à:
Résolutions VGA allant jusqu'à 1920x1200@60Hz
Résolutions de sortie allant jusqu'à 4K2K@30Hz
Prise en charge des modes de commutation automatique et manuel
Soutient la gestion de l'EDID
Supports de passage du PCM 2CH
Bouton du panneau tactile,interface WebGUI, télécommande IR,plaque de bureau et contrôle RS-232
3.Contenu de l' emballage
1x5x1 4K60 Commutateur de présentation
1 x Récepteur HDBT
2 x oreilles de montage
1 x Unité de télécommande
2 x câble récepteur IR ((avec onde porteuse)
2 x câble émetteur IR
Adaptateur d'alimentation 1x 24V/1A
1 x 3RCA (femme) à D-SUB (homme) câble
1 x Manuel de l'utilisateur
Des photos pour"Périphériques" pour les appareils qui sont conçus pour être utilisés dans des installations ou des systèmes de production d'électricité.
4.Les spécifications
| Le secteur privé | |
| Conformité HDMI | HDMI 2.0b |
| Conformité au DP | Le port d'affichage 1.2a |
| Conformité avec le protocole HDCP | HDCP 2.2 et HDCP 1.4 |
| Résolutions d'entrée vidéo | HDMI/Port d'affichage: jusqu'à 4K2K@50/60Hz:4:4) |
| Le système de navigation est basé sur le système de navigation de base. | |
| YPBPR: 480i à 1080p | |
| VGA: de 640x480/60 à 1920x1200/60 | |
|
HDMI/HDBT RésultatsRésolutions |
Pour les appareils à compression par induction, la valeur de l'échantillon doit être égale ou supérieure à: Pour les appareils de traitement de l'air comprimé: Le nombre total de pièces de rechange doit être égal ou supérieur à: |
| Formats audio | LPCM 2.0CH |
| Protection contre la DSE | Modèle de corps humain ± 8 kV (décharge dans l'espace aérien) et ± 4 kV (décharge par contact) |
| Les liens | |
| Portes d'entrée |
3x HDMI de type A [femme à 19 broches] 1x Port d'affichage [femme] 1x VGA [femme] 1 x entrée MIC[port phoenix à 3 broches] 5 fois les entrées stéréo [port phoenix à 3 broches] |
| Ports de sortie |
1x sortie HDMI de type A [femme à 19 broches] 1x HDBaseT sortie [RJ45] 1x sortie stéréo [port phoenix à 3 broches] |
| Interfaces de commande |
1x IR dans [mini prise 3,5 mm] 1x IR sortant [mini prise 3,5 mm] 1x CONTACT IN [port phénix à 6 broches] 1x RS-232 [port phénix à 3 broches] 1x Interface graphique Web [RJ45] 1x USB de type A [femelle à 5 broches] |
| Les appareils électroménagers | |
| Logements | Métal |
| Couleur | Noir |
| Les dimensions | Le nombre total d'unités d'équipement est déterminé en fonction de la taille de l'équipement. |
| Le poids | 1250 [g] |
| Énergie | Adaptateur DC 24V/1A (normes américaines/UE, certifié CE/FCC/UL) |
| Consommation d'électricité |
9W [unité principale] 18W [unité principale + récepteur HDBaseT] |
| Température de fonctionnement | 32 à 104 ° F / 0 à 40 ° C |
| Température de stockage | -4 à 140 °F / -20 à 60 °C |
| Humidité relative | RH 20 à 90% (pas de condensation) |
Je suis désolée.
5.Contrôles et fonctions d'exploitation

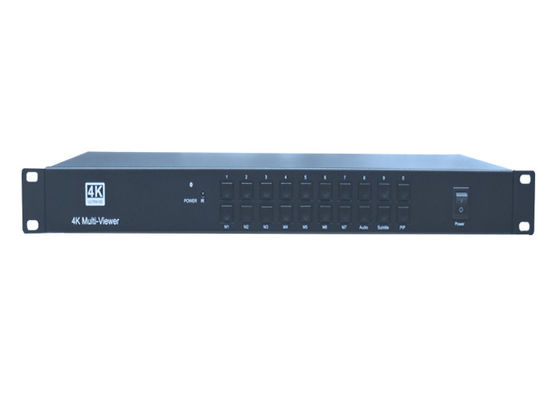

1.1Panneau avant
❶ Bouton d'alimentation et indicateur:
Lorsque ce dispositif est mis en mode veille en appuyant sur le bouton d'alimentation, l'indicateur s'allume en rouge. Lorsqu'il est mis en mode allumage, l'indicateur s'allume en bleu.
❷fenêtre IR:
Je reçois le signal IR de la télécommande.
❸Les boutons de source d'entrée:
Appuyez sur ces boutons pour sélectionner la source.
❹Les boutons de fonctionnement:
2 En appuyant sur le bouton OK/MENU, l'utilisateur entre immédiatement dans le système d'exploitation.
2 En appuyant sur "EXIT/AUTO", vous quittez l'OSD lorsque l'OSD est affiché. Appuyez sur "EXIT/AUTO" pendant 5 secondes pour allumer/éteindre automatiquement. Lorsque le bouton LED s'allume, cela signifie allumer automatiquement.
2 En appuyant sur le bouton MIC-/+, le volume du MIC diminue ou augmente.
2 En appuyant simultanément sur les boutons MIC-MIC et MIC+MIC, la résolution de sortie HDMI/HDBT du commutateur est réinitialisée à 720P/60.
2 En appuyant simultanément sur les boutons VOL-VOL et VOL+VOL, le panneau avant est verrouillé/déverrouillé, ces deux boutons LED s'allument lorsque le panneau avant est verrouillé.

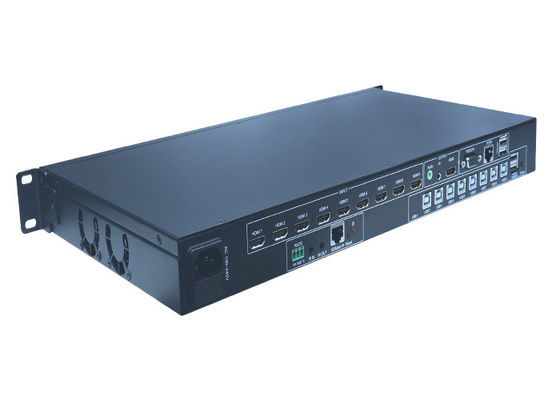

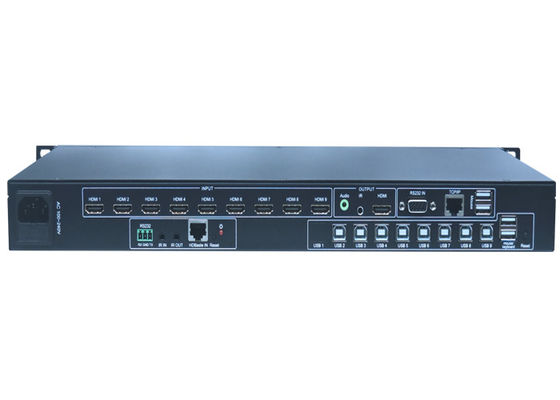

1.2Panneau arrière
❶
Ports de commande:
Réseau local:Ce port est la liaison pour le contrôle de l'interface graphique Web; connectez-vous à une liaison Ethernet active avec un câble terminé RJ45.
RS-232:Port de commande en série, connecteur à vis captive 3P, se connecte à un dispositif de commande (tel qu'un ordinateur) pour contrôler le commutateur ou tout autre dispositif connecté au récepteur HDBT.
IR dans:Se connecte au câble récepteur IR (avec onde porteuse) pour recevoir les signaux IR envoyés par la télécommande IR ou la télécommande d'un autre dispositif d'entrée/sortie.
- Je ne sais pas.Se connecte au câble émetteur IR utilisé pour contrôler le dispositif de source locale ou le commutateur.
Pour les contacts:Cette commande d'entrée réservant pour la sélection directe de la source d'entrée.sur le panneau) avec le numéro de broche suivant pour la sélection de la source individuelle.
|
Numéro de broche |
Quelle source |
|
Pinceau 1 |
Réseau de télécommunications |
|
Pinceau 2 |
HDMI2 |
|
Pinceau 3 |
HDMI3 |
|
Pinceau 4 |
Affichage du port |
|
Pinceau 5 |
Le nombre d'heures de travail est calculé en fonction de la période de travail. |
❷
Ports audio:
À l'extérieurL'audio provient de l'audio d'entrée correspondant à la source vidéo sélectionnée et mélangé à l'audio MIC.
Le numéro de série est le numéro de série de l'appareil.Sélectionnez l'audio analogique externe sur OSD/WebGUI et insérez l'audio sur la source vidéo HDMI1/2/3/DP/VGA puis sortez vers l'affichage et le port de sortie audio analogique.La source VGA sélectionne l'EXT5 comme entrée audio par défaut.
MIC IN:Branchez le microphone pour la sortie audio.
48 V/MIC/ligne:
❸en mode alimentation fantôme de 48 V (connexion au microphone fantôme du condensateur),Mode MIC (connexion au microphone dynamique et au microphone à condensateur électrets) et mode LINE (connexion au microphone sans fil ou à l'entrée audio en ligne).
Ports de sortie
HDBT hors ligne:Se connecte à un récepteur compatible pour la sortie vidéo et / ou audio.
❹Sortie HDMI:Connectez-vous à un écran HDMI ou à un récepteur AV pour une sortie vidéo et/ou audio.
Ports d'entrée
Ces ports d'entrée vidéo comprennent 3 entrées HDMI, 1 entrée de port d'affichage et 1 entrée VGA. Le port VGA prend en charge le format VGA, YPbPr et CVBS.
❺Port USB
Le port USB se connecte au disque flash USB ou à un autre stockage contenant le fichier de mise à jour logiciel pour mettre à jour le micrologiciel du système.
❻Le pouvoir:
Branchez l'alimentation en courant continu de 24 V dans l'appareil et connectez l'adaptateur à une prise CA.
6. Diagramme de connexion
Connectez les périphériques de source HDMI (par exemple, le DVD Blu-ray) aux ports d'entrée HDMI du commutateur avec un câble HDMI. Connectez le périphérique de source VGA (par exemple, PC/Note-book) au port d'entrée VGA du commutateur avec un câble VGA.
Connectez le dispositif d'affichage HDMI au port de sortie HDMI du commutateur avec un câble HDMI.
Connectez le câble UTP au récepteur HDBT.
Connectez un haut-parleur, un casque ou un amplificateur spécialisé au port de sortie AUDIO du commutateur.
Connecter le dispositif de commande (par exemple le PC) au port RS-232 du commutateur.
Connectez l'adaptateur DC24V au port d'alimentation et allumez.
