Détails sur le produit:
|
| Ports d'entrée: | 16 × HDMI (type femelle), 1x RS232 | Ports de sortie: | 1 × HDMI (type femelle), |
|---|---|---|---|
| Sortie audio: | PCM2, 5,1, 7.1CH, dolby 5,1, DTS5.1 | Résolution d'entrée: | 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| Résolution de sortie: | 1080p, 1080i, 720p, 1024x768,1360x768 | Protection d'ESD: | ±8kV (décharge de hauteur de fuite), ±4kV (décharge de contact) |
| Alimentation d'énergie: | C.C 12V/5A (les normes d'US/EU, CE/FCC/UL ont certifié) | Dimensions: | 440mm (W)×200mm (D)×45 millimètre (H) |
| Température de fonctionnement: | 0°C | 40°C/32°F | 104°F | Température de stockage: | -20°C | 60°C/-4°F | 140°F |
| Mettre en évidence: | 16x1 HDMI MultiViewer,RS232 HDMI Multiviewer,écran Multiviewer du quadruple 16x1 |
||
Protection sans couture d'ESD de changeur du quadruple RS232 16x1 HDMI MultiViewer
Multi-visionneuse de 16x1 HDMI avec le changeur sans couture
1. Introduction
Ce produit est une haute performance 16 par 1 changeur sans couture d'esprit de Multi-visionneuse. Il soutient l'affichage de source d'entrée des seize hautes définitions sur un écran. Comme changeur, il peut également sans problème commuter l'entrée de seize HD librement.
2. Caractéristiques
①Multi-visionneuse de 1× 16×1 HDMI
②Manuel d'utilisation 1×
③Câble de 1× RS-232
④2× montant des oreilles
⑤16 x DVI au câble de HDMI
3. Images pour la Multi-visionneuse de 16x1 HDMI avec le changeur sans couture.
4. Caractéristiques
| Technique | |
| Largeur de bande visuelle | 2.25Gbps |
| Ports d'entrée | 16 × HDMI (type femelle), 1x RS232 |
| Ports de sortie | 1 × HDMI (type femelle), |
| Sortie audio | PCM2, 5,1, 7.1CH, dolby 5,1, DTS5.1 |
| 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, | |
| Résolution d'entrée | 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| 1024x768@60, 1280x720@60, 1920x1080@60 ; | |
| Résolution de sortie | 1080p, 1080i, 720p, 1024x768,1360x768 |
| Protection d'ESD | ±8kV (décharge de hauteur de fuite), ±4kV (décharge de contact) |
| Alimentation d'énergie | C.C 12V/5A (les normes d'US/EU, CE/FCC/UL ont certifié) |
| Dimensions | 440mm (W)×200mm (D)×45 millimètre (H) |
| Poids | 1800g |
| Matériel de châssis | Métal |
| Couleur de Silkscreen | Noir |
| Température de fonctionnement | 0°C | 40°C/32°F | 104°F |
| Température de stockage | -20°C | 60°C/-4°F | 140°F |
| Hygrométrie | Rhésus de 20~90% (sans condensation) |
| Puissance | 24W |

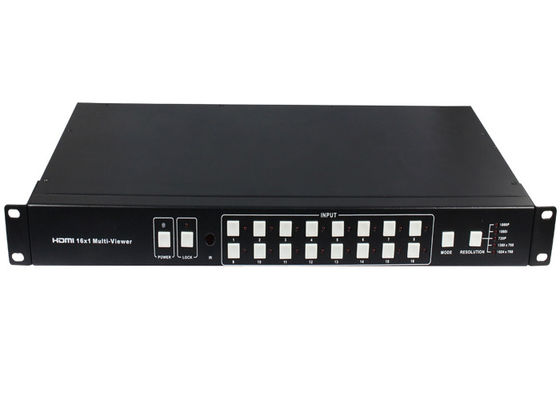

5. Contrôles et fonctions d'opération
| Nombre | Nom | Description de fonction | ||||
| 1 | PUISSANCE | Appuyez sur ce bouton pour actionner le dispositif "Marche/Arrêt". | ||||
| La LED illuminera vert quand le courant passe, | ||||||
| rouge quand il est en mode “de réserve”. | ||||||
| 2 | Appuyez sur ce bouton pour fermer à clef tous les boutons sur le panneau, | |||||
| SERRURE | presse encore à ouvrir. La LED rouge illuminera | |||||
| quand le bouton est fermé à clef. Au contraire, tournez foncé | ||||||
| quand ouvrez. | ||||||
| 3 | Fenêtre de récepteur d'IR | Recevez l'IR du contrôleur à distance. | ||||
| 4 | Sélection d'entrée de HDMI | Presse pour choisir l'entrée à partir de 1 à 16. | ||||
| secteur de bouton | ||||||
| 5 | MODE | Appuyez sur le bouton pour choisir le mode d'affichage. | ||||
| 6 | RÉSOLUTION | Appuyez sur le bouton pour choisir la résolution de sortie. | ||||
| NON. | RÉSOLUTION | |||||
| 1 | 1080P, audio principal d'image | |||||
| 2 | 1080I, audio principal d'image | |||||
| 3 | 720P, audio principal d'image | |||||
| 4 | 1360x768, audio principal d'image | |||||
| 5 | 1024x768, audio principal d'image | |||||

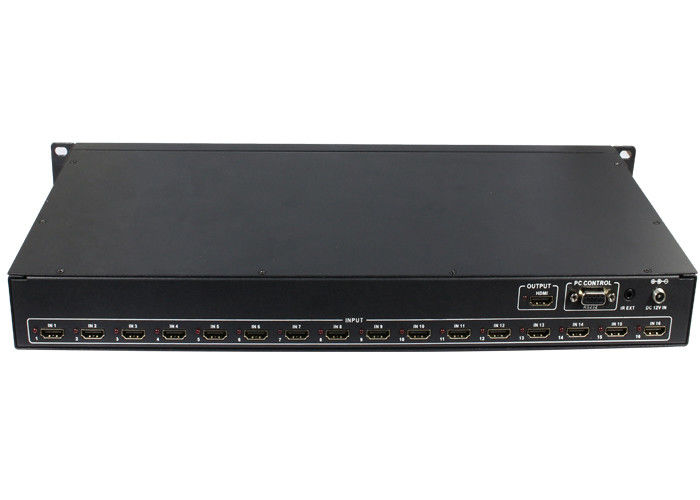

5,2 panneau arrière
4/8
6. Description de détail de mode d'affichage
La multi-visionneuse 16x1 ont 4 modes d'affichage.
MODE1 : La multi-visionneuse 16x1 séparera l'affichage l'entrée de seize HD, et maintenant c'est un changeur sans couture.
Entrée
Changeur MODE1-16×1 sans couture
MODE2 : La multi-visionneuse 16x1 divise l'entrée de quatre HD à la même taille et l'affichage sur un écran. Et commuter maintenant le bouton d'entrée sur le panneau avant ou l'extérieur d'IR, la volonté d'audio de sortie de HDMI correspondant à la source d'entrée choisie.
IN9 IN13
Multi-visionneuse MODE2-4×1
5/8
MODE3 : La multi-visionneuse 16x1 divise l'entrée de neuf HD à la même taille et l'affichage sur un écran. Et commuter maintenant le bouton d'entrée sur le panneau avant ou l'extérieur d'IR, la volonté d'audio de sortie de HDMI correspondant à la source d'entrée choisie.
Multi-visionneuse MODE3-9×1
MODE4 : La multi-visionneuse 16x1 divise l'entrée de seize HD à la même taille et l'affichage sur un écran. Et commuter maintenant le bouton d'entrée sur le panneau avant ou l'extérieur d'IR, la volonté d'audio de sortie de HDMI correspondant à la source d'entrée choisie.
Multi-visionneuse MODE4-16×1
