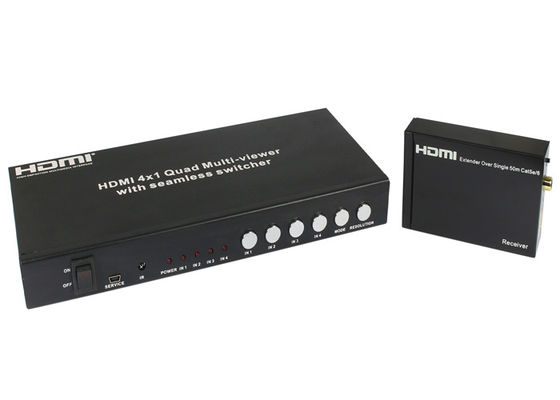

Visionneuse multi de quadruple du supplément HDMI 4x1 d'UTP avec la commande de commutateur sans couture de RS232 et d'IR

Multi-visionneuse de quadruple de HDMI 4x1 avec la commande de commutateur sans couture de RS-232 et d'IR

1.Introduction :

Ce produit est une haute performance 4 par 1 Multi-visionneuse de quadruple avec le changeur sans couture.

Il soutient l'affichage de source d'entrée des quatre hautes définitions sur un écran, et a trois

mode d'effet de multi-vue. Comme changeur, il peut également sans problème commuter l'entrée de quatre HD librement.

Le produit peut être commandé par de diverses manières, par le contrôle de bouton de panneau avant, le contrôle d'IR, RS232 le contrôle etc.

Le produit fournit un lien de S/PDIF pour produire l'audio de source de HDMI en même temps.

En outre, ce prodcut ont la version de base et la version de supplément.

La version de supplément peut prolonger la vidéo et les signaux audio au-dessus de 50m simples CAT5e/6 avec le contrôle bidirectionnel d'IR.

2.Features :

1.Compliant avec HDMI 1.3a, HDCP 1,2 ;

2. Les appuis ont multiplexé l'entrée de HDMI 4 et 1 sortie ;

3.Supports jusqu'à la résolution de la haute définition 1080p ;

4. Multi-visionneuse de quadruple de soutien 4by1 et commutateur sans couture ;

écailleur 5.Support, écailleur en bas de fonction ;

résolution multi de la sortie 6.Support ;

7.Support format audio numérique LPCM/AC3/DTS

bouton 8.Support, manières commandées d'IR, de RS232 etc. diverses ;

Système 9.IR tenant compte du contrôle de la source à l'extrémité d'affichage ;

audio de 10.Allows HDMI/vidéo et signaux d'IR pour être transmis

au-dessus d'un câble Cat5e/6 simple (version de supplément).

Multi-visionneuse de quadruple de 11.HDMI 4x1 avec la commande de commutateur sans couture de RS-232 et d'IR.

3.Specification :

 Largeur de bande visuelle----------------------------------------------------2.25Gbps

Ports d'entrée-------------------------------------------------------------4 × HDMI (type femelle), 1x RS232 ;

Ports de sortie-----------------------------------------------------------1 × HDMI (type femelle), 1xRCA, 1xUTP (version de supplément)

Sortie audio-----------------------------------------------------------PCM2, 5,1, 7.1CH, dolby 5,1, DTS5.1

Résolution d'entrée-------------------------------------------------------480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz,

1080i50/60Hz, 1080p24/30/50/60Hz, 800x600@60,

1024x768@60, 1280x720@60, 1920x1080@60 ;

Résolution de sortie----------------------------------------------------1080p, 1080i, 720p, 1024x768,1360x768

Modèle de corps humain de protection d'ESD-----------------------------±8 kilovolt (décharge de hauteur de fuite)

±4 kilovolt (décharge de contact)

Alimentation d'énergie---------------------------------------------------------C.C de 12 V/2.5A (les normes d'US/EU, CE/FCC/UL ont certifié)

Dimensions------------------------------------------------------------118mm (W) X 250mm (d) X 32mm (H)

Poids ------------------------------------------------------------------750 g

Matériel de châssis------------------------------------------------------- Métal

Couleur de Silkscreen-------------------------------------------------------- Noir

Température de fonctionnement------------------------------------------------ 0 °F °F~104 de °C~40 °C/32

Température de stockage ---------------------------------------------------°C −20 | 60 °C/−4 °F de °F ~140

Hygrométrie --------------------------------------------------------Rhésus de 20~ 90 % (sans condensation)

Puissance  -----------------------------------------------------10 W

Nom de produit--------------------------------------------------------------Multi-visionneuse de quadruple de HDMI 4x1 avec RS-232 sans couture

et commande de commutateur d'IR

4. diagramme de connexion

Multi-visionneuse de quadruple de HDMI 4x1 avec la commande de commutateur sans couture de RS-232 et d'IR
