Détails sur le produit:
|
| Conformité de HDMI: | HDMI 1.4b | Conformité de HDCP: | HDCP 1,4 |
|---|---|---|---|
| Largeur de bande visuelle: | 10.2Gbps | Formats audio analogues: | LPCM2.0 44.1KHz 48KHz |
| Ports d'entrées: | type A [19-pin femelle] 1x SEVICER [USB micro, port de 4x HDMI de mise à jour] | Ports de sorties: | type de 1x HDMI audio 1x d'A [19-pin femelle] 1x VGA [VGA-D] [Mini-cric stéréo de 3.5mm] |
| Mettre en évidence: | 4 entrez le quadruple Multiviewer de Hdmi 4K,Quadruple Multiviewer de la FCC 4K,1XVGA a produit HDMI Multiviewer |
||
4 multiviewer du quadruple 4K de hdmi d'entrée avec 1 sortie de x HDMI et 1 sortie de x VGA
1. Introduction :
Type d'interface : HDMI ;
Quantité : 1 ensemble ;
Couleur de diviseur : Gris ;
Dimension : approximativement 189*90*25mm/6.7x3.2x0.9in ;
2. Paquet inclus :
1 x 4 multiviewer du quadruple 4K de hdmi d'entrée avec 1 sortie de x HDMI et 1 sortie de x VGA ;
1 x à télécommande ;
1 adaptateur d'alimentation CC de x ;
1 manuel d'utilisation de x ;
3. caractéristiques
| Technique | |
| Conformité de HDMI | HDMI 1.4b |
| Conformité de HDCP | HDCP 1,4 |
| Largeur de bande visuelle | 10.2Gbps |
| Résolutions visuelles | 3840x2160@30Hz, 1920x1080@50/60Hz, 1280x720@50/60Hz, 1920x1200@60Hz, 1024x768@60Hz |
| Intensité de la couleur | à 8 bits |
| Espace chromatique | RVB, 4:4 de YCbCr : 4, 4:2 de YCbCr : 2 |
| Formats audio analogues | LPCM2.0 44.1KHz 48KHz |
| Protection d'ESD |
Modèle de corps humain : ±8kV (décharge de hauteur de fuite), ±4kV (décharge de contact) |
| Connexions | |

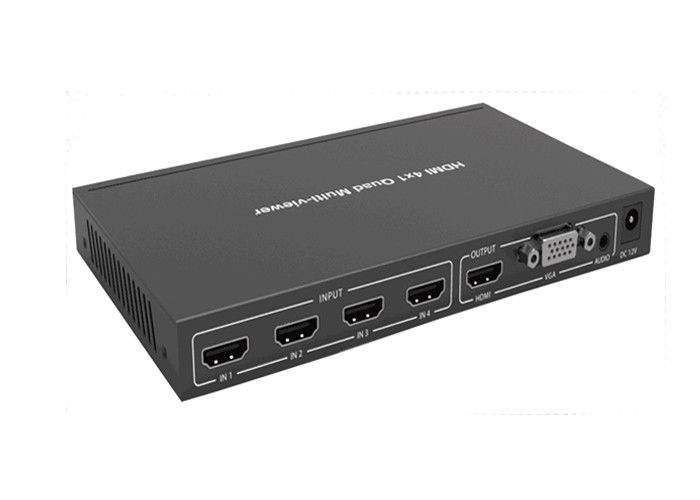

| Ports d'entrées |
type A [19-pin de 4x HDMI femelles] 1x SEVICER [USB micro, port de mise à jour] |
| Ports de sorties |
type A [19-pin de 1x HDMI femelles] 1x VGA [VGA-D] audio 1x [Mini-cric stéréo de 3.5mm] |
| Mécanique | |
| Logement | Clôture en métal |
| Couleur | Noir |
| Dimensions | 185mm (W)×128mm (D)×20mm (h) |
| Poids | 595g |
| Alimentation d'énergie |
Entrée : AC100~240V 50/60Hz, a produit : DC12V/1A (Les normes d'US/EU, CE/FCC/UL ont certifié) |
| Puissance | 7.68W (maximum) |
|
Opération La température |
0°C | 40°C/32°F | 104°F |
| Température de stockage | -20°C | 60°C/-4°F | 140°F |
| Hygrométrie | Rhésus de 20~90% (sans condensation) |
| Nom de produit | 4 multiviewer du quadruple 4K de hdmi d'entrée avec 1 sortie de x HDMI et 1 sortie de x VGA |
4. modes d'affichage
La multi-visionneuse de quadruple a 5 modes d'affichage. Veuillez voir la description ci-dessous de détail.

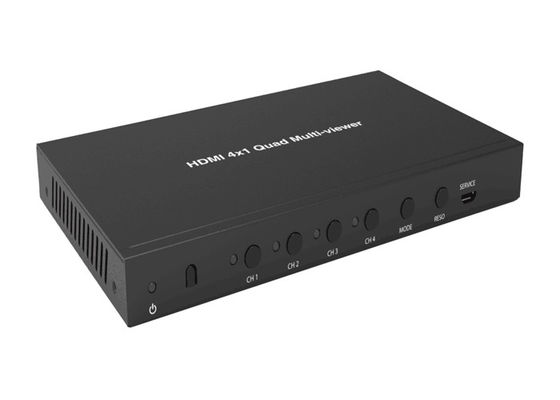

MODE 1 : La multi-visionneuse de quadruple montrera séparément quatre entrées de HDMI. Pressez le sur-panneau des boutons CH1/CH2/CH3/CH4 ou employant l'IR à télécommande les boutons de la source 1/2/3/4 à choisir la source d'entrée, lumière correspondante de sur-panneau est allumés.
MODE 2 : La multi-visionneuse de quadruple divise quatre entrées de HD avec la même taille et l'affichage sur un écran. Les lumières du sur-panneau quatre est allumées. Dans la fenêtre CH1, vous pouvez presser le sur-panneau du bouton CH1 ou IR d'utilisation à télécommande le bouton de la source 1 à la source d'entrées cyclique de la sélection quatre. Dans la fenêtre CH2, vous pouvez presser le sur-panneau du bouton CH2 ou IR d'utilisation à télécommande le bouton de la source 2 à la source d'entrées cyclique de la sélection quatre… etc.
Le repos peut être fait de la même manière.
MODE 3 : La multi-visionneuse de quadruple divise quatre entrées et affichage de HD sur un écran. Les lumières du sur-panneau quatre est allumées. La méthode d'opération est identique que le MODE 2.
MODE 4 : La multi-visionneuse de quadruple divise deux entrées de HD avec la même taille et l'affichage sur un écran. Les lumières du sur-panneau CH1/CH2 est allumées. Dans la fenêtre CH1, vous pouvez presser le sur-panneau du bouton CH1 ou IR d'utilisation à télécommande le bouton de la source 1 à la source d'entrées cyclique de la sélection quatre. Sur la fenêtre CH2, vous pouvez presser le sur-panneau du bouton CH2 ou IR d'utilisation à télécommande le bouton de la source 2 à la source d'entrées cyclique de la sélection quatre.
MODE 5 : La multi-visionneuse de quadruple divise quatre entrées et affichage de HD sur un écran. Les lumières du sur-panneau quatre est allumées. La méthode d'opération est identique que le MODE 2.
7. À télécommande
: Appuyez sur ce bouton à placer le mode veille, appuyez sur ce bouton encore pour actionner sur l'unité.
: Appuyez sur ce bouton à s'ouvrir ou au cadre fermant de viseur.
Recherche. : Appuyez sur ce bouton à la résolution cyclique de sortie de sélection.
Mode :
: Appuyez sur ces boutons à
sélection du mode d'affichage de sortie.
Source :
1/2/3/4 : Appuyez sur ces boutons à choisir la source d'entrée.
: Appuyez sur ce bouton à la source d'entrée cyclique de sélection (ce bouton peut être utilisé seulement au MODE 1).
Audio :
: Appuyez sur ce bouton à la source d'entrée cyclique de sélection (ce bouton peut être utilisé au MODE 1 seulement).
Audio :
: Bouton muet.
: Appuyez sur ce bouton à la sortie audio cyclique de sélection.
4 multiviewer du quadruple 4K de hdmi d'entrée avec 1 sortie de x HDMI et 1 sortie de x VGA
